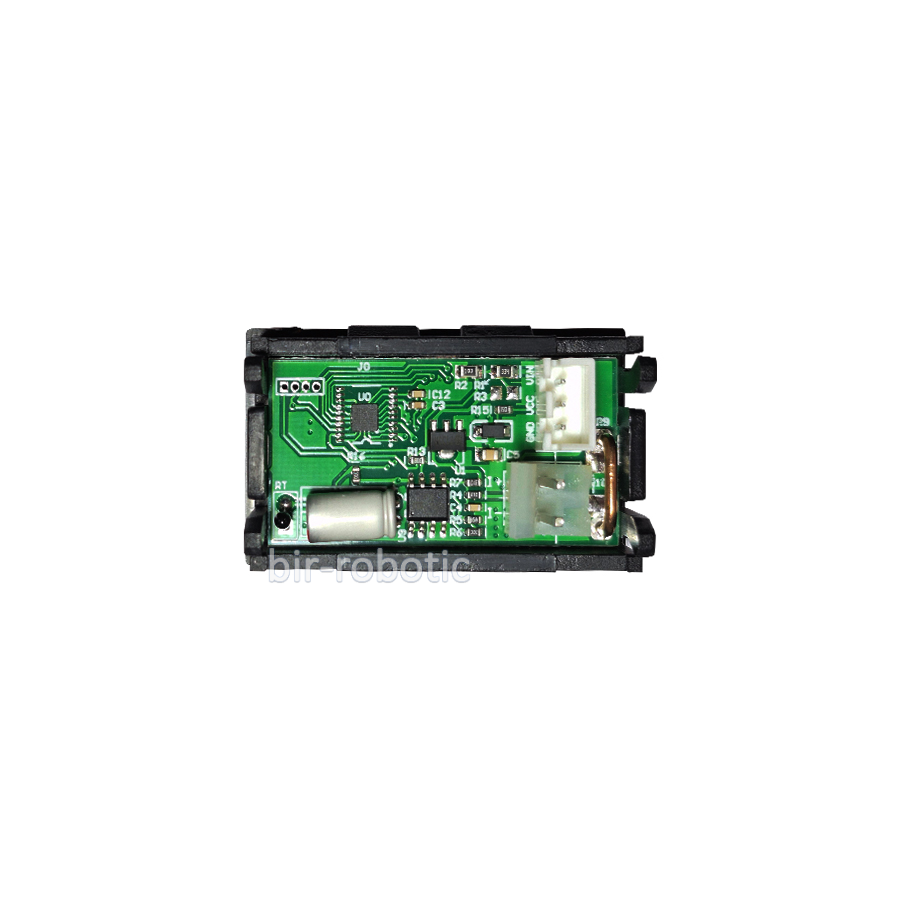

پاورمتر مولتی فانکشن 100V10A
پاورمتر مولتی فانکشن 100V/10A محصولی کوچک با کیفیت بالا برای اندازه گیری ولتاژ و جریان است. این ولت متر آمپر متر 33V/10A برای استفاده نیازمند شنت(Shunt) نیست. ماژول ولت متر حاضر دارای محدوده ولتاژ 0.0 الی 99.9 ولت است و رزولوشن تنش آن 0.1 ولت است. در این پاور متر تابلوئی محدوده جریان 0.00 الی 9.99 آمپر با رزولوشن الکتریسیته 0.01 آمپر است. همچنین محدوده توان این محصول در حدود 00.00 – 99.99 الی 999.9 وات بوده و پالت انرژی نیز 0 الی 9999.9 وات ساعت است. دقت اندازه گیری ولتاژ این محصول ±(0.5% +2 رقم) و دقت اندازه گیری جریان ±(1% +2 رقم) است. محدوده گنجایش این پاورمتر 00.000 الی 99.999 آمپر ساعت بوده و رنگ فونت نمایشگر سفید است.
ویژگی و مشخصات فنی پاورمتر مولتی فانکشن
- مدل: 100V/10A
- نیاز به شنت خارجی: خیر
- محدوده ولتاژ: 0.0 الی 99.9 ولت
- رزولوشن تنش: 0.1 ولت
- محدوده جریان: 0.00 الی 9.99 آمپر
- رزولوشن الکتریسیته: 0.01 آمپر
- محدوده توان: 00.00 – 99.99 الی 999.9 وات
- دقت ولتاژ:±(0.5% + 2 digits)
- دقت جریان:±(1% + 2 digits)
- وزن: 19 گرم
نحوه استفاده از رابط Display
- زمان اجرا
- نمایش توان بر حسب وات
- تنظیم داده(data set)
- نمایش دما
- نمایش گنجایش
- نمایش ولتاژ
- نمایش جریان
- نمایش انرژی
نحوه سیم بندی Isolated Power
تصویر زیر ساختار استفاده از این محصول در حالت منبع تغذیه ایزوله را نمایش می دهد.
نحوه سیم بندی DC-DC Convertor
تصویر زیر شماتیک سیم بندی مبدل DC-DC را نمایش می‌دهد.
نحوه سیم بندی System to Power
تصویر زیر ساختار استفاده از این محصول در این حالت را نمایش می دهد.
ابعاد پاورمتر مولتی فانکشن
در تصویر زیر اطلاعات مربوط به ابعاد پاورمتر مولتی فانکشن 100V10A اینچ به میلی‌متر (mm) قابل مشاهده است.
راهنمای انتخاب پاورمترهای مولتی فانکشن
به خاطر تنوع پاور مترهای مولتی فانکشن در جدول زیر انواع پاورمتر ها به تفکیک تکنولوژی آنها قرار داده شده است.
|
مدل |
|||||
|
شنت خارجی |
نیاز ندارد |
نیاز ندارد |
نیاز ندارد |
نیاز ندارد |
نیاز دارد |
|
محدوده |
تک رنچ |
تک رنچ |
تک رنچ |
تک رنچ |
دو رنچ |
|
محدوده ولتاژ |
0.00-33.00V |
0.00-33.00V |
0.0-99.9V |
0.0-99.9V |
0.0-99.9V |
|
رزولوشن ولتاژ |
0.01V |
0.01V |
0.1V |
0.1V |
0.1V |
|
محدوده جریان |
0.000-3.000A |
0.00-9.99A |
0.00-9.99A |
0.00-9.99A |
0.00-9.99A |
|
رزولوشن جریان |
0.001A |
0.01A |
0.01A |
0.1A |
0.1A |
|
محدوده توان |
00.00-99.00W |
00.00-99.99 330.0W |
00.00-99.99 999.9W |
0-999.9-2000W |
0-999.9-5000/9999W |
|
محدوده انرژی |
0-999.99Wh |
0-3300.0Wh |
0-9999.9Wh |
0-99999Wh-9999KWh |
0-99999Wh-9999KWh |
|
دقت ولتاژ |
±(0.3%+2digits) |
±(0.3%+2digits) |
±(0.5%+2 digit) |
±(0.5%+2digits) |
±(0.5%+2 digits) |
|
دقت جریان |
±(0.8%+3digits) |
±(1%+2 digits) |
±(1%+2 digits) |
±(1%+2 digits) |
±(1%+2 digits) |
|
محدوده ظرفیت |
00.000-99.999Ah |
00.000-99.999Ah |
00.000-99.999Ah |
00.000-999.99-9999.9 Ah |
00.000-999.99-9999.9 Ah |
|
محدوده زمان |
0-99h59min |
||||
|
محدوده دما |
15°C~60°C |
||||
|
وزن |
19g |
19g |
19g |
33g |
33g |
|
ابعاد |
48*28*22(mm) |
||||
|
رنگ فونت |
سفید / آبی | سفید | سفید | سفید | سفید |
