سنسور فاصله سنج لیزری TOF مدل C با برد 25 متر
سنسور فاصله سنج لیزری TOF مدل C با برد 25 متر و پشتیبانی UART/I2C یک حسگر فاصله لیزری مبتنی بر TOF (زمان پرواز) با MCU تعبیه شده و الگوریتم محدوده یاب است. این فاصله سنج لیزری دقیق قادر است تا محدوده اندازه گیری 25 متر، دقت ± 3 سانتی متر را ارائه دهد. این سنسور فاصله سنج صنعتی از گذرگاه ارتباطی UART یا I2C پشتیبانی میکند. این سنسور TOF ویژگیهای مهمی چون اندازهگیری طولانیتر و قابلیت مقاومت در برابر تداخل نور بالاتر به دلیل FOV فوقالعاده باریک است. هچنین این محصول مناسب برای شرایط داخلی یا خارجی است و ناحیه کور این محصول کوتاه و برابر 5 سانتی متر است. در ساختار این مدار فاصله سنج لیزی نرخ تازه سازی برابر 100Hz بوده و میدان دید برابر 1 الی 2 درجه است. این سنسور میتواند به طور گسترده در اندازه گیری فاصله، اجتناب از برخورد رباتها با اشیاء، برنامه ریزی مسیر و اندازه گیری ارتفاع رباتهای پرنده استفاده گردد.
مشخصات فنی و ویژگیهای محصول
- مدل: سنسور فاصله سنج لیزری TOF (C)
- محدوده اندازه گیری : 0.05 تا 25.0 متر
- دقت اندازه گیری: 0.05 تا 25 متر ± 3 سانتی متر
- طول موج: 905 نانومتر
- میدان دید (FOV): 1 تا 2 درجه
- رابط ارتباطی:
- UART (پیش فرض، سطح سیگنال TTL 3.3 ولت)
- I2C (پشتیبانی از اتصال آبشاری، آدرس slave برابر با 0x08 + شناسه ماژول)
- خروجی سطح I/O مکمل (پارامتر فاصله در این حالت در دسترس نیست)
- نرخ Baud:
- UART: رابط 4.8 کیلوبیت بر ثانیه تا 3000 کیلوبیت بر ثانیه (921.6 کیلوبیت بر ثانیه به طور پیش فرض)
- I2C: تا 400 کیلوبیت بر ثانیه
- منبع تغذیه: 4.3 تا 5.2 ولت
- مصرف برق: 250 میلی وات (خروجی فعال UART، منبع تغذیه 5.0 ولت، جریان 50 میلی آمپر)
- وزن: 7.7 گرم
- دمای کارکرد: -10 درجه سانتیگراد تا 60 درجه سانتیگراد
- ابعاد: 22.7 میلی متر × 28 میلی متر × 13.6 میلی متر (طول × عرض × ارتفاع)

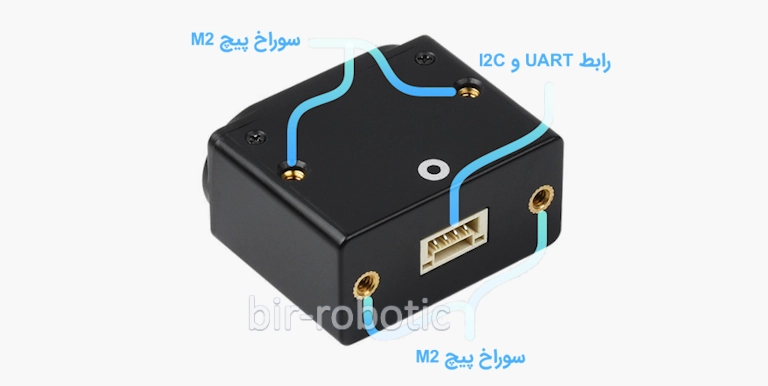

قابلیت پشتیبانی از UART/I2C
در حالت UART از خروجی فعال کوئری پشتیبانی میشود و در حالت I2C تا 8X آبشار(cascade) قابلیت پشتیبانی وجود دارد.
ابعاد ماژول فاصله سنج لیزری برد 25 متر
در تصویر زیر اطلاعات مربوط به ابعاد سنسور فاصله سنج لیزری TOF مدل C قابل مشاهده است.
منابع و سرویس ها
- ضمانت بازگشت: 48 ساعت بعد از تحویل کالا، طبق شرایط استفاده از خدمات
- اسناد Wiki: منابع و فایلهای TOF Laser Range Sensor (C)
