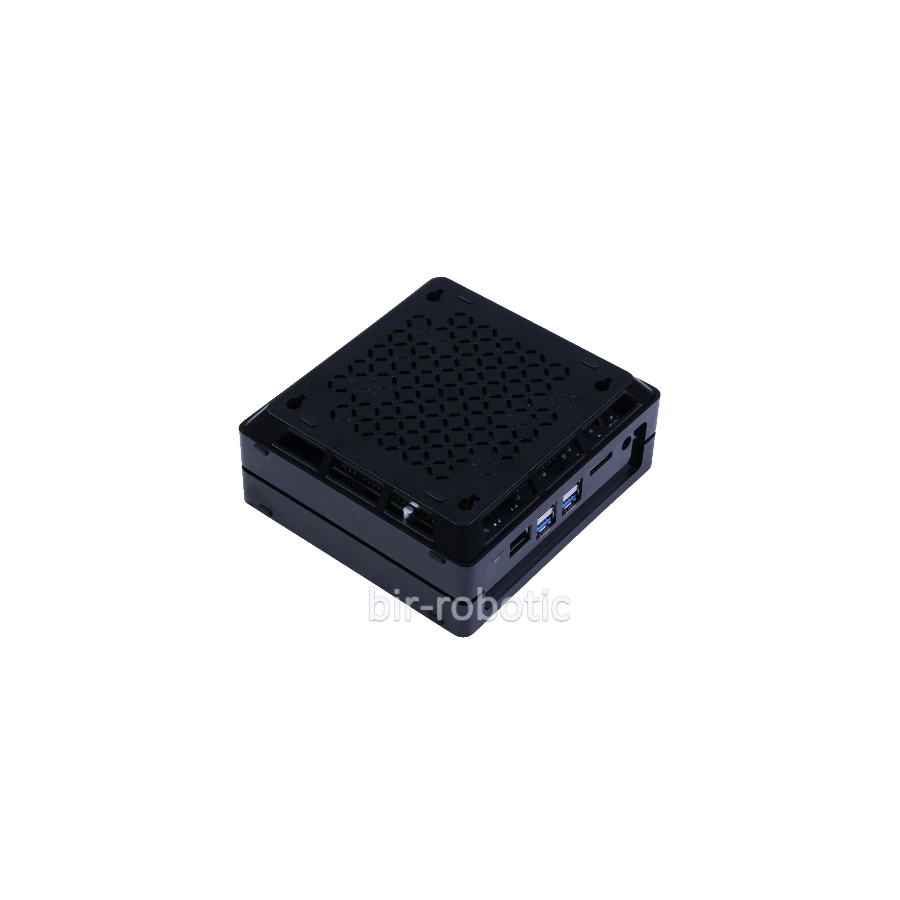

برد توسعه جتسون Orin NX
برد توسعه جتسون Orin NX با 16 گیگابایت حافظه، یک سیستم پرازشگر سریع و قدرتمند با توانایی پردازش 100TOPS برای مقاصد هوش مصنوعی است. این ماژول هوش مصنوعی دارای کارایی 5 برابر بیشتر از برد Xavier NX و 3 برابر بیشتر از برد جتسون AGX است. این برد هوش مصنوعی معماری GPU تکنولوژی NVIDIA Ampere™ را با قابلیت عملیاتی 64 بیت ترکیب کرده است. در ساختار این برد، پردازش تصویر و ویدئو پیشرفته چندگانه و شتابدهنده یادگیری عمیق NVIDIA با هم یکپارچه شده است. همچنین از کاربردهای این سیستم میتوان به تحلیل ویدئو، تشخیص اشیاء، پردازش زبان طبیعی، تصویر برداری پزشکی و روباتیک اشاره کرد. به طور پیش فرض بسته JetPack 5.1 بر روی حافظه 128 گیگابایتی SSD این محصول نصب شده است. بدنه طراحی شده برای محافظت از برد اصلی از جنس فلزی بوده و با داشتن فن و هیت سینک تهویه دمای مناسبی را برای داشتن کارایی بالا فراهم میکند.
ویژگیها و پارامترهای محصول
- کارایی هوش مصنوعی: 100 TOPS
- GPU(واحد پردازش گرافیکی): دارای 1024 هسته NVIDIA Ampere با 32 هسته تنسور
- CPU(پردازنده مرکزی): دارای 8 هسته Arm® Cortex®-A78AE v8.2 64-bit
- حافظه: 16 گیگابایت حافظه 128 بیت LPDDR5
- حافظه ذخیره سازی: دارای 128 گیگابایت حافظه SSD
- توان : 10 الی 25 وات
- شتابدهنده یادگیری عمیق: 2 عدد NVDLA v2
- شتابدهنده بینایی: 1 عدد PVA v2
- پورت نمایشگر: 1 عدد HDMI
- پورت CSI دوربین: 2 عدد
کوچک و با عملکرد قدرتمند
تصویر زیر مقایسهای مابین بردهای ORIN با حافظه 16 و 8 گیگابایت و برد جتسون Xavier NX را نشان میدهد.
جزئیات روی برد جتسون Orin NX
کاربرد برد جتسون
این برد با داشتن ویژگیهای برجسته خود مناسب استفاده در رباتهای تجاری، ابزارهای سلامتی، دوربینهای هوشمند، سنسورهای با دقت بالا، بازرسی نوری اتوماتیک، کارخانههای هوشمند و سیستمهای IOT است.
جدول تفاوت بردهای جتسون
مشخصات فنی |
reComputer J4012 |
reComputer J2022 |
ماژول |
جتسون Orin NX 16 گیگ |
جتسونXavier NX 16 گیگ |
عملکرد هوش مصنوعی |
100TOPS |
21 TOPS |
GPU |
1024-core NVIDIA Ampere architecture GPU with 32 Tensor Cores |
384–core NVIDIA Volta™ GPU |
حداکثر فرکانس GPU |
918 MHz |
1100MHz |
CPU |
8core Arm® Cortex®-A78AE v8.2 64-bit CPU 2MB L2 + 4MB L3 |
6core NVIDIA Carmel ARM®v8.2 64-bit CPU 6 MB L2 + 4 MB L3 |
حداکثر فرکانس CPU |
2GHz |
1900MHz |
حافظه |
16GB 128-bit LPDDR5 102.4GB/s |
16GB 128-bit LPDDR4x 59.7GB/s |
شتاب دهنده DL |
2x NVDLA v2 |
2x NVDLA |
حداکثر فرکانس DLA |
614 MHz |
1100MHz |
شتاب دهنده بینایی |
1x PVA v2 |
1x PVA |
ذخیره سازی |
128GB NVMe SSD |
16GB eMMC 5.1 |
Video Encoder |
1x4K60 (H.265) | 3x 4K30 (H.265) 6x1080p60 (H.265) | 12x 1080p30 (H.265) |
2x4K60 | 4x 4K30 | 10x 1080p60 | 22x 1080p30 (H.265) 2x4K60 | 4x 4K30 | 10x 1080p60 | 20x 108p30 (H.264) |
Video Decoder |
1x 8K30 (H.265) | 2x 4K60 (H.265) | 4x 4K30 (H.265) 9x 1080p60 (H.265) | 18x 1080p30 (H.265) |
2x 8K30 | 6x 4K60 | 12x 4K30 | 22x 1080p60 | 44x 2x 4K60 | 6x 4K30 | 10x 1080p60 | 22x 1080p30 (H.264) |
نمایشگر |
1x HDMI 2.1 |
1x HDMI Type A; 1x DP |
دوربین CSI |
2x CSI(2-lane 15pin) |
|
شبکه سازی |
1x Gigabit Ethernet (10/100/1000M) |
|
USB |
4x USB 3.2 Type-A (10Gbps) 1x USB2.0 Type-C (Device Mode) |
4x USB 3.1 Type A Connector;1x USB Type-C (Device mode) |
M.2 Key M |
1x M.2 Key M |
|
M.2 Key E |
1x M.2 Key E |
|
فن |
کانکتور فن 4 پین (5V PWM) |
|
CAN |
1x CAN |
|
پورت چند منظوره |
1عدد هدر توسعه 40 پین، 1 عدد هدر UART و کنترل 12 پین |
|
RTC |
RTC 2پین، سوکت RTC(از CR1220 پشتیبانی می کند اما شامل نمی شود) |
|
تغذیه |
19-9V |
12-9V |
منبع تغذیه |
DC 12V/5A |
|
درجه حرارت |
℃60 ~ ℃10- |
|
ابعاد |
130mm x120mm x 58.5mm |
130mm x120mm x 50mm |
ابعاد برد توسعه Orin NX
در تصویر زیر اطلاعات مربوط به ابعاد برد جتسون Orin NX به میلیمتر (mm) قابل مشاهده است.
اقلام همراه محصول
- برد NVDIA Jetson Orin™ NX 16GB: تعداد 1 عدد
- برد حامل Seeed(reComputer J401): تعداد 1 عدد
- حافظه 128 گیگابایت SSD NVMe: تعداد 1 عدد
- هیت سینک آلومینیومی با فن: 1 عدد
- کیس آلومینیومی مشکی: 1 عدد
- آداپتور 12 ولت 5 آمپر(جک 5.5/2.5 میلی متر): 1 عدد
منابع و سرویسها
- راهنمای محصول: NVIDIA Jetson Orin™ NX 16GB
