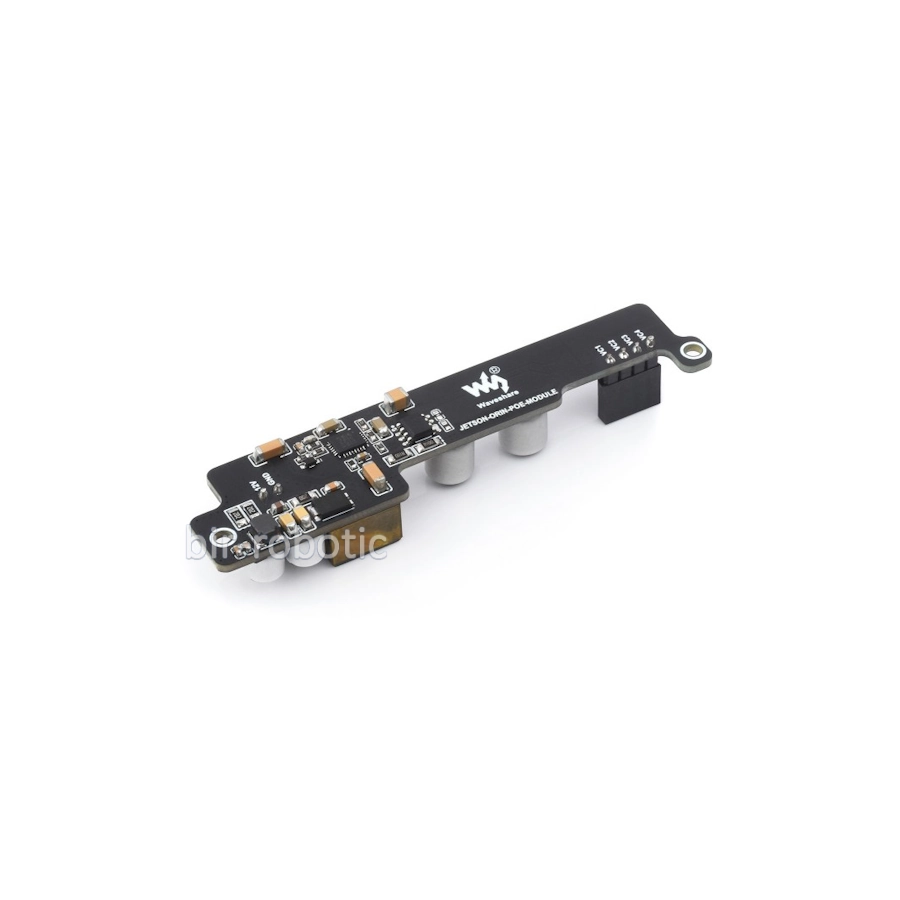

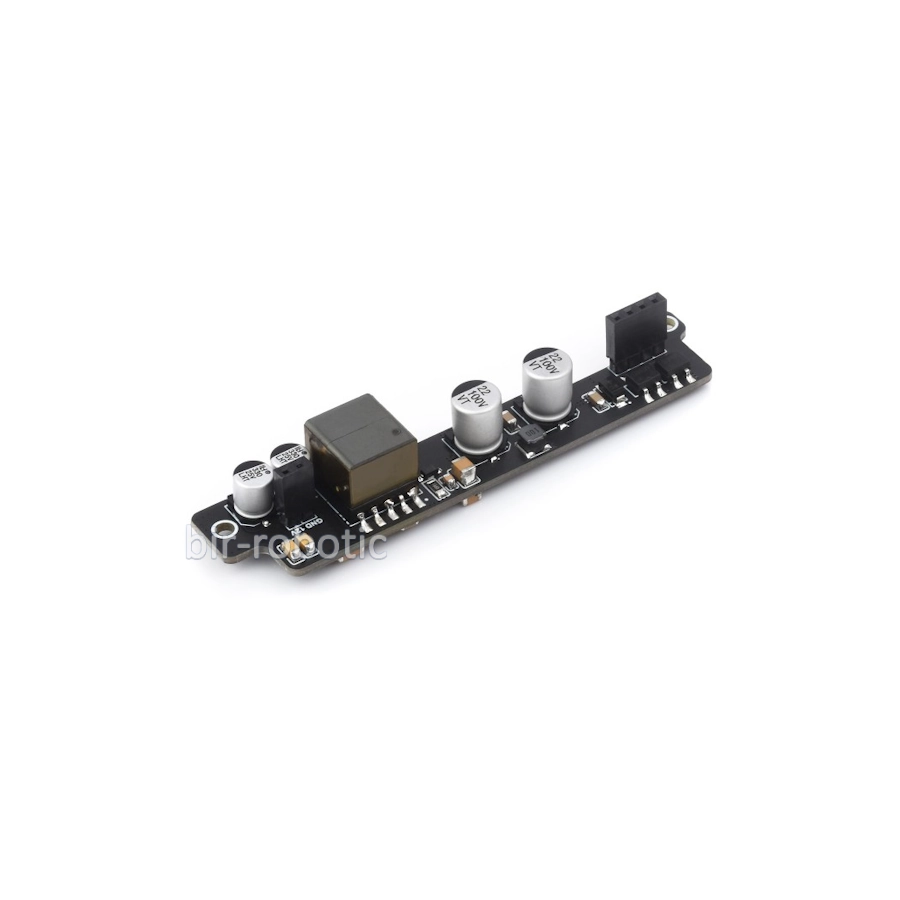

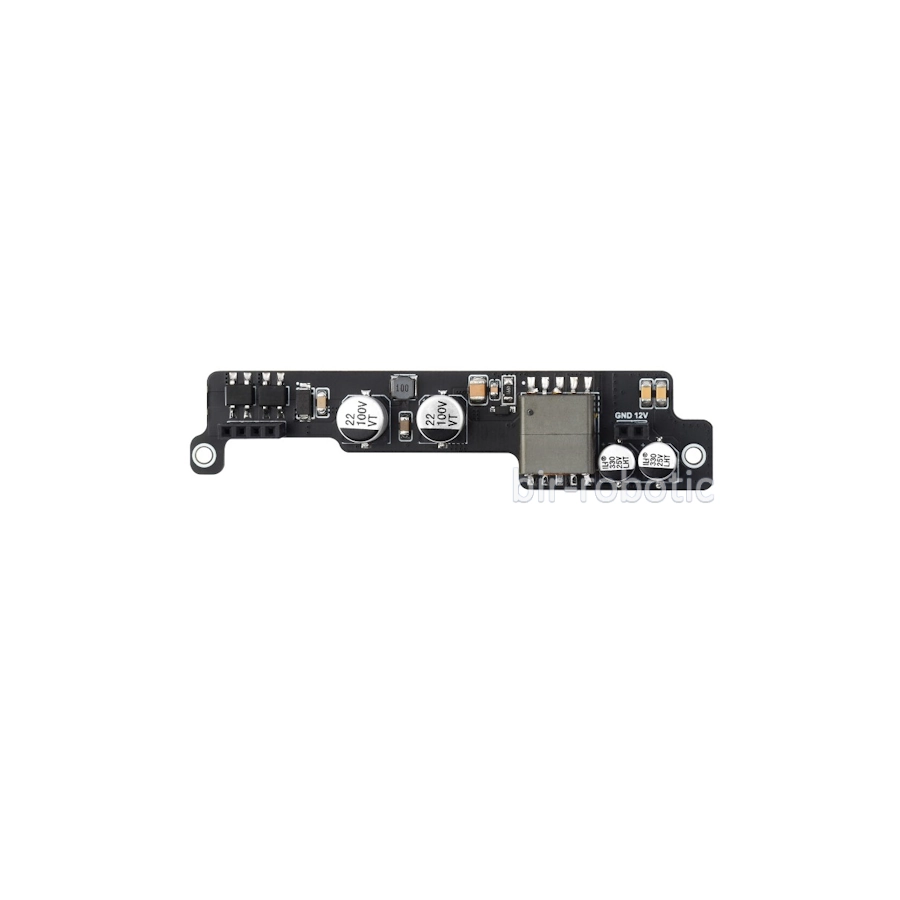

ماژول PoE برای جتسون Orin Nano و NX

ماژول PoE برای جتسون Orin Nano و NX برای فراهم‌کردن تغذیه و ارتباط شبکه از طریق یک کابل اترنت طراحی شده است و از استاندارد IEEE 802.3af/at پشتیبانی می‌کند. این ماژول با بردهای Jetson Orin Nano و Jetson Orin NX انویدیا سازگار است و امکان راه‌اندازی سریع سیستم‌های嵌ه کامپکت و کم‌مصرف را فراهم می‌کند. مدار داخلی ماژول شامل یک منبع تغذیه سوئیچینگ ایزوله (SMPS) است که ولتاژ ورودی 37 تا 57 ولت DC را به خروجی 12 ولت 2.1 آمپر تبدیل می‌کند و توان موردنیاز برد را تأمین می‌نماید. طراحی فشرده 21 در 92 میلی‌متری، در کنار چیدمان بهینه قطعات، استفاده از این ماژول را در فضاهای محدود ساده‌تر کرده است. با استفاده از این افزونه، توسعه‌دهنده می‌تواند دستگاه را تنها با یک کابل شبکه به منبع تغذیه و داده متصل کند و از سیم‌کشی‌های جداگانه جلوگیری نماید.

تیم مهندسی Waveshare در طراحی این ماژول بر پایداری حرارتی و ایزولاسیون الکتریکی تمرکز کرده است تا عملکردی پایدار در شرایط صنعتی فراهم شود. این ماژول با ترکیب طراحی کوچک و مدار حفاظتی هوشمند، از تجهیزات اصلی در برابر نوسانات ولتاژ محافظت می‌کند. برای نصب، لازم است پین هدر PoE بر روی برد Orin Nano/NX از قبل لحیم شود و ماژول با پایه‌های برنجی مخصوص تثبیت گردد. با توجه به دمای کاری بالای ترانسفورماتور، پیشنهاد می‌شود از سیستم خنک‌سازی اضافی استفاده شود. این افزونه برای کاربردهای بینایی ماشین، رباتیک و سیستم‌های لبه شبکه (Edge Computing) مناسب است و با حذف نیاز به کابل تغذیه جداگانه، بهره‌وری و سادگی طراحی را به میزان چشمگیری افزایش می‌دهد.
