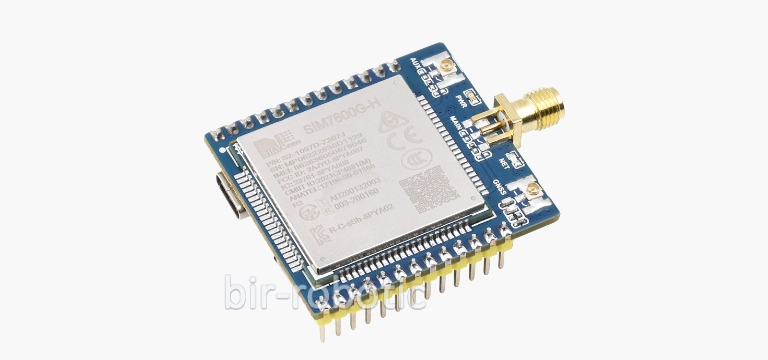

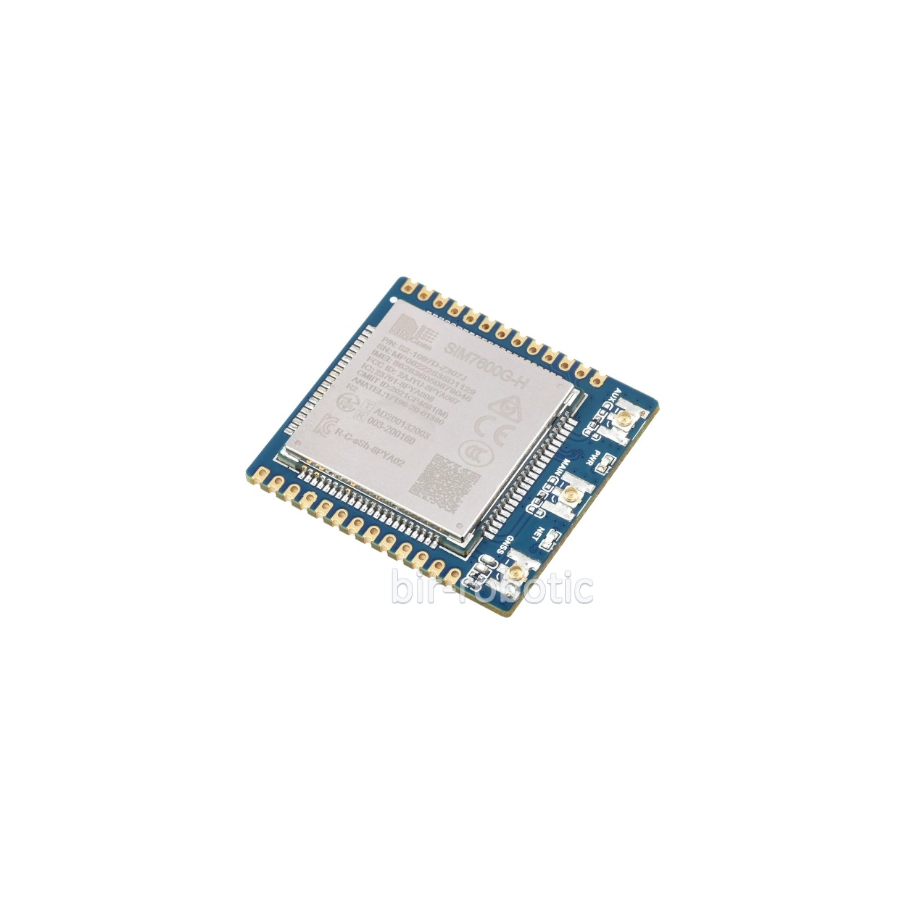

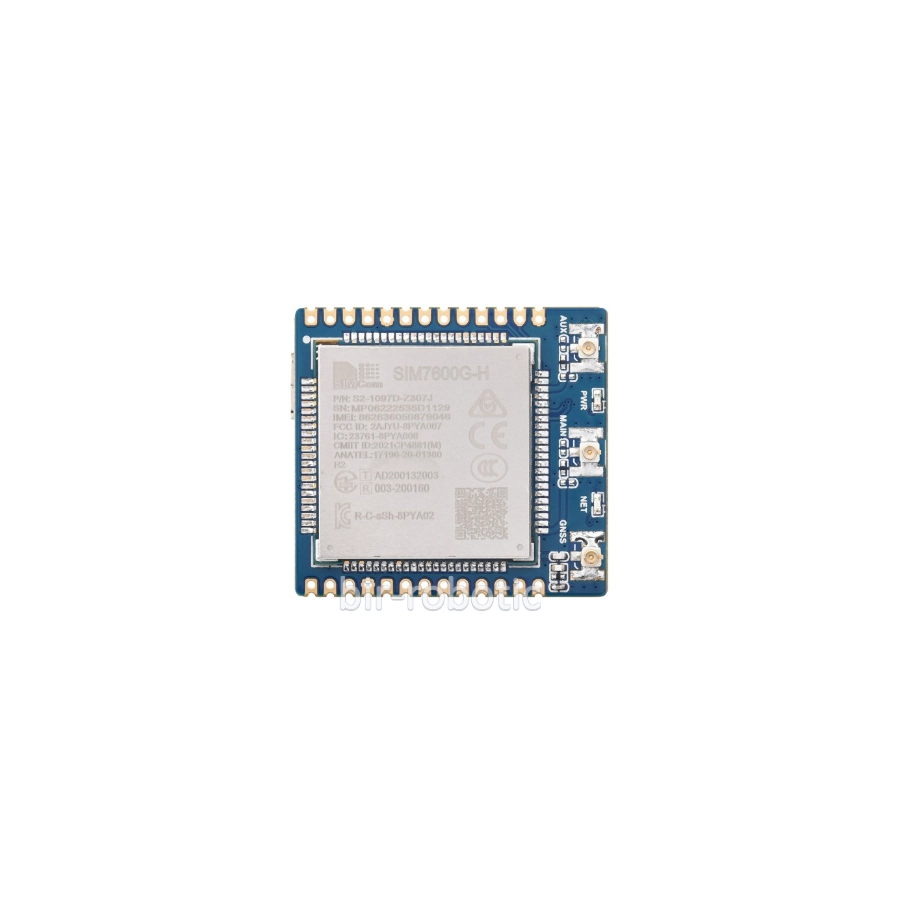

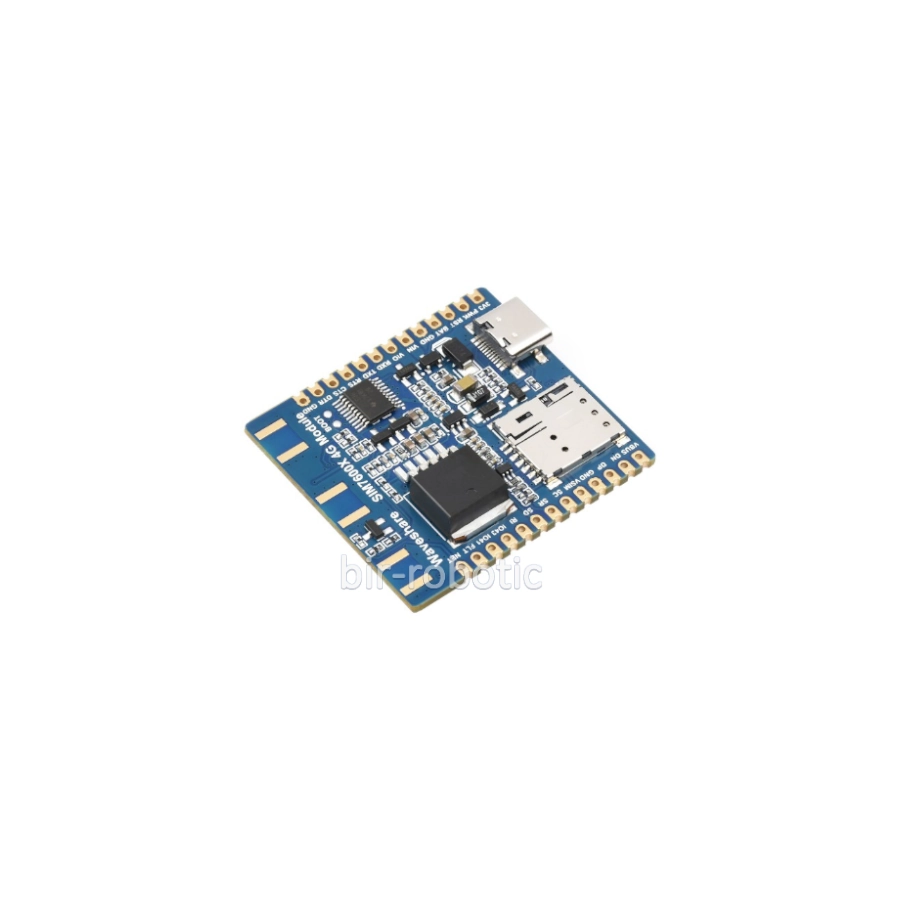

ماژول 4G/3G/2G/GNSS با چیپ SIM7600X

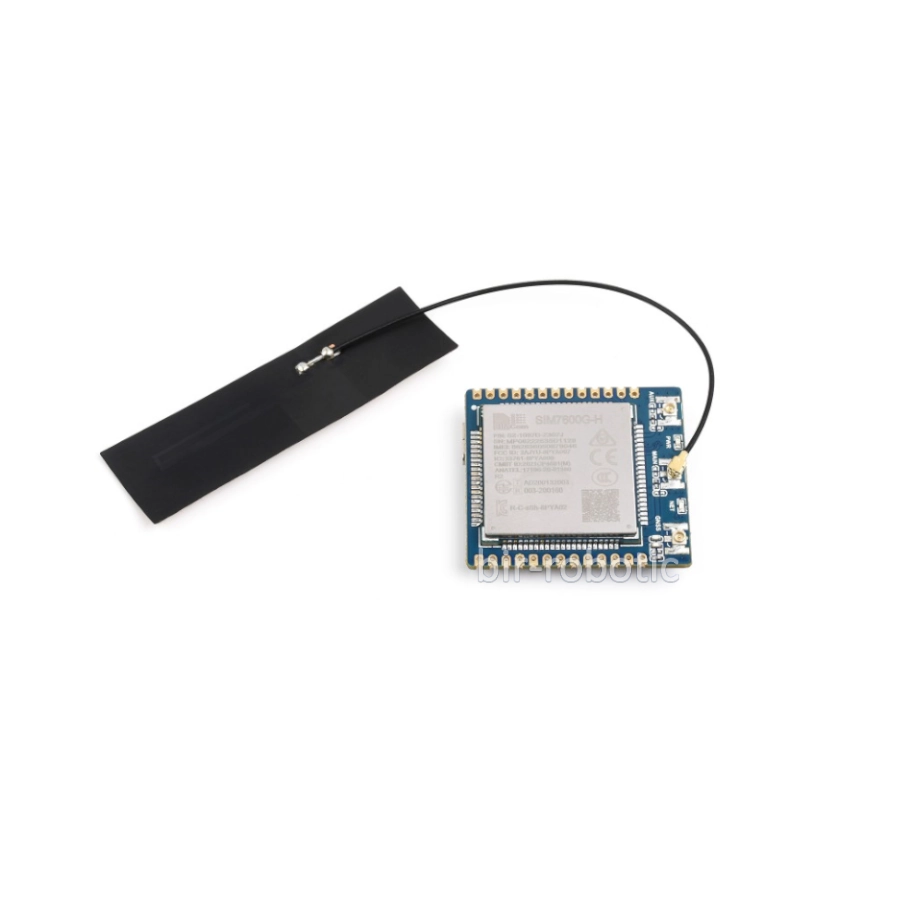

ماژول 4G/3G/2G/GNSS با چیپ SIM7600X ، یک ماژول با پشتیبانی از شبکه های ۲G/۳G/۴G و قابلیت برقراری تماس، ارسال و دریافت پیامک (SMS)، پروتکل های TCP/UDP، پروتکل مخابراتی MQTT، سیگنال DTMF، پروتکل HTTP، پروتکل انتقال فایل (FTP) و … پشتیبانی می کند. این ماژول از آنتن های موقعیت یاب پشتیبانی می کند و امکان موقعیت یابی با استفاده از جی پی اس (GPS) را فراهم می کند. از این ماژول LTE میتوان برای انصال به اینترنت با لپتاپ یا کامپیوتر های شخصی و یا در پروژه های مخطلفی با استفاده از برد های توسعه از جمله رزبری پای، آردوینو، ESP32 و … با استفاده از کد های نمونه ارائه شده استفاده کرد.
مشخصات فنی
- چیپ: اصلی FT232RNL ساخت FTDI
- پورت میزبان: USB
- نرخ داده: 300bps تا 3Mbps
- پورت دستگاه: UART
- پورت USB: کانکتور USB-A
- حفاظت: فیوز خودبازگشتی، حفاظت در برابر تخلیه الکترواستاتیک (ESD)
- پورت UART: کانکتور هدر 6 پین جداگانه مادگی
- حفاظت: دیود حفاظت I/O
- روکش کابل: PVC
- طول کابل مبدل: 1 متر

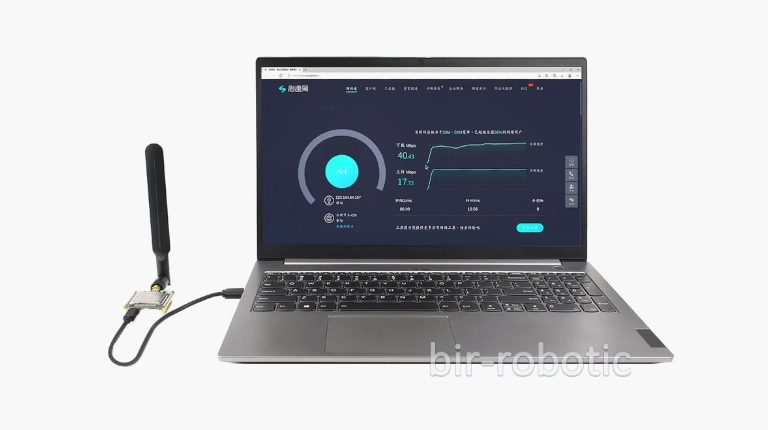

قابلیت اتصال با USB
امکان استفاده با اتصال USB به لپتاپ یا کامپیوتر ها برای استفاده از شبکه GNSS

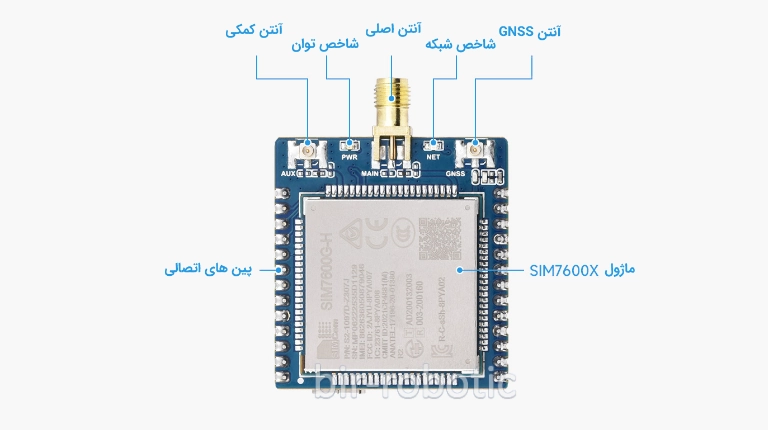

مشخصات برد

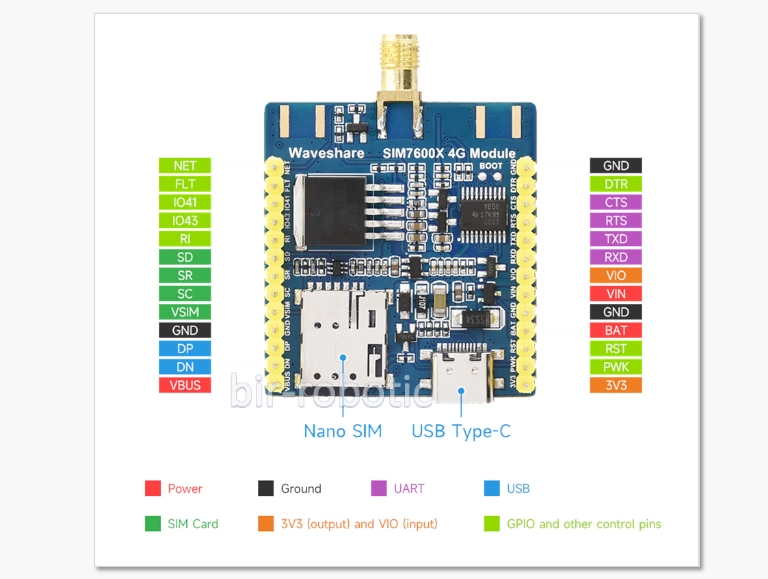

معرفی پین های I/O
- NET: شاخص شبکه
- FLT: حالت پرواز
- IO41: کنترل سطح خروجی بالا یا پایین GPIO41 با دستور AT
- IO43 : کنترل سطح خروجی بالا یا پایین GPIO43 با دستور AT
- RI: بیدار شدن تماس صوتی
- SD: داده سیم کارت
- SR: ریست سیم کارت
- SC: ساعت سیم کارت
- VSIM: منبع تغذیه سیم کارت
- GND: اتصال به زمین
- DP: کابل سیگنال USB Data+
- DN: کابل سیگنال USB Data-
- VBUS: کابل برق USB
- GND: اتصال به زمین
- DTR: بیدار شدن از حالت خواب
- CTS: کنترل جریان UART
- RTS: کنترل جریان UART
- TXD: ارسال UART
- RXD: دریافت UART
- VIO: ولتاژ پیش فرض ۳.۳ ولت (در صورت عدم اتصال) قابل تنظیم به عنوان ۳.۸ تا ۵ ولت از طریق پین VIO با اتصال ولتاژ خارجی
- VIN: ورودی ولتاژ بالا، 5 ولت تا 26 ولت
- GND: اتصال به زمین
- BAT: ورودی برق باتری لیتیوم 3.7 ولت
- RTS: پین ریست ماژول
- PWK: پین روشن/خاموش کردن ماژول
- 3V3: خروجی منبع تغذیه
پشتیبانی وسیع
قابلیت استفاده در انواع برد های توسعه از جمله آردیونو، رزبری پای، ESP32 و … را به راحتی با استفاده از کد های نمونه آماده دارد.

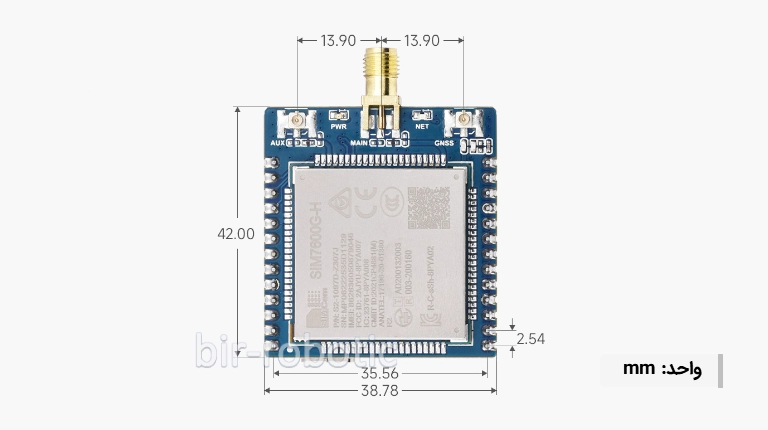

ابعاد محصول
منابع و سرویسها
- ضمانت بازگشت: 48 ساعت بعد از تحویل کالا، طبق شرایط استفاده از خدمات
- راهنمای محصول: ماژول سیم کارت 4G بر پایه چیپSIM7600X
