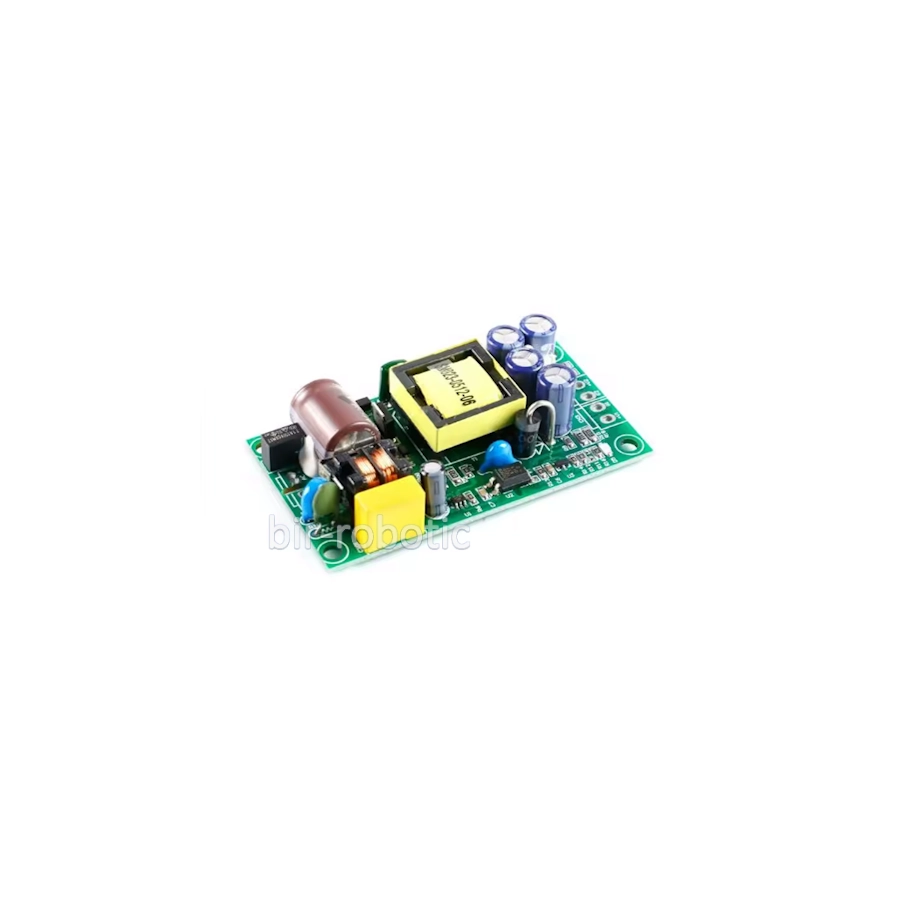

ماژول منبع تغذیه سوئیچینگ ایزوله دو خروجی 5 ولت و 24 ولت 17 وات مدل SM-DLK17B
ماژول منبع تغذیه سوئیچینگ ایزوله دو خروجی 5 ولت و 24 ولت 17 وات مدل SM-DLK17B با خروجیهای 5 ولت و 24 ولت و توان نامی 17 وات، بهمنظور تأمین ولتاژهای پایدار و مطمئن در کاربردهای صنعتی و الکترونیکی طراحی شده است. این ماژول با توانایی کار در گستره وسیع ولتاژ ورودی 85 تا 264 ولت AC یا 110 تا 370 ولت DC، راندمانی تا 81٪ ارائه میدهد و با استفاده از توپولوژی سوئیچینگ بهینه، تلفات انرژی را به حداقل میرساند. خروجی اصلی 5 ولت با جریان 1 آمپر و خروجی فرعی 24 ولت با جریان 0.6 آمپر در این ماژول، همراه با ریپل و نویز پایین و دقت ولتاژ ±1٪، عملکرد پایدار و قابل اطمینان را تضمین میکند. حفاظتهای داخلی از جمله محافظت در برابر اضافهجریان، اتصال کوتاه و دمای بالا با قابلیت بازیابی خودکار، امنیت و طول عمر سیستم را افزایش میدهند.
این ماژول با طراحی کوچک و قابلیت نصب آسان، دارای ایزولاسیون الکتریکی 3000 ولت AC بین ورودی و خروجی و طول عمر کاری (MTBF) بیش از 215 هزار ساعت در دمای 25 درجه سانتیگراد است که نیازهای طولانیمدت صنعتی را برآورده میسازد. محدوده دمای کاری گسترده منفی 30 تا مثبت 70 درجه سانتیگراد و مقاومت لرزش تا شتاب 2G در بازه فرکانسی 10 تا 500 هرتز، امکان استفاده در محیطهای سخت را فراهم میکند. این محصول با استانداردهای بینالمللی EN55022 Class B و EN61000-3-2/3 سازگار است و از رده ایمنی کلاس B برخوردار میباشد. بهواسطه کیفیت ساخت و حفاظتهای جامع، SM-DLK17B گزینهای مطمئن برای تأمین ولتاژهای 5 و 24 ولت در طیف وسیعی از تجهیزات و سامانهها بهشمار میرود.
ویژگیهای ماژول
- ویژگیهای اصلی الکتریکی:
- ولتاژ ورودی: 85~264 ولت AC یا 110~370 ولت DC
- توان نامی: 17 وات
- راندمان: تا 81٪ (در شرایط بار نامی)
- فرکانس سوئیچینگ: 20 تا 65 کیلوهرتز
- مشخصات خروجی:
- خروجی اصلی: 5V DC، جریان نامی 1.0A، توان 5 وات، ریپل و نویز ≤ 100mVp-p، دقت ±1%
- خروجی فرعی: 24V DC، جریان نامی 0.6A، توان 14.4 وات، ریپل و نویز ≤ 200mVp-p، دقت ±1%
- پایداری بار: ≤ ±1%
- زمان پاسخ به تغییر بار: ≤ 20ms برای تغییر 50% بار
- زمان راهاندازی: ≤ 500ms در ولتاژ نامی و بار کامل
- ویژگیهای حفاظتی:
- حفاظت اضافهجریان (OCP) با بازیابی خودکار
- حفاظت اتصال کوتاه خروجی (SCP) با بازیابی خودکار
- حفاظت دمای بالا (OTP) با بازیابی خودکار
- مشخصات ایزولاسیون و ایمنی:
- ایزولاسیون ورودی تا خروجی: 3000VAC/60 ثانیه
- مقاومت عایقی: ≥ 100MΩ در 500VDC
- جریان نشتی: ≤ 1mA (RMS)
- کلاس ایمنی: کلاس B
- سازگاری با استانداردهای EMC: استاندارهای EN55022 Class B، EN61000-3-2، EN61000-3-3
- شرایط محیطی:
- دمای کاری: -30°C تا +70°C (با کاهش توان از 50°C به بالا)
- رطوبت کاری: 20% تا 90% RH (بدون میعان)
- دمای ذخیرهسازی: -40°C تا +85°C
- مقاومت لرزش: 10~500Hz، شتاب 2G در سه محور
