ماژول مبدل سیگنال UART به LIN bus

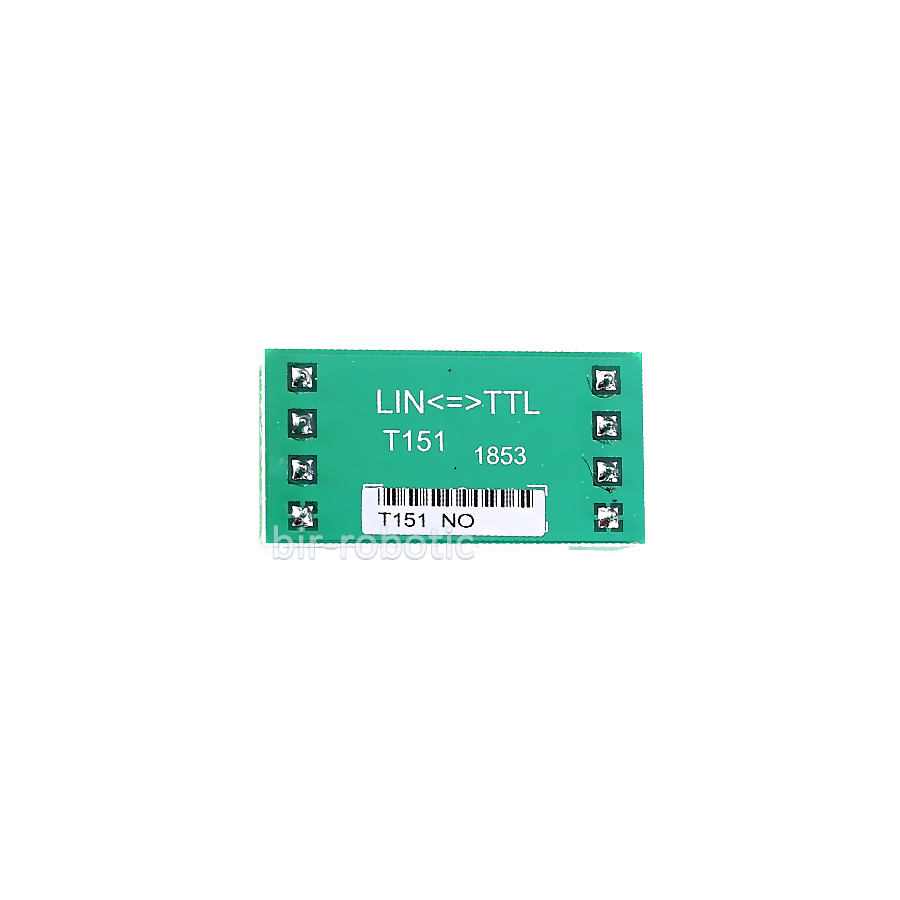

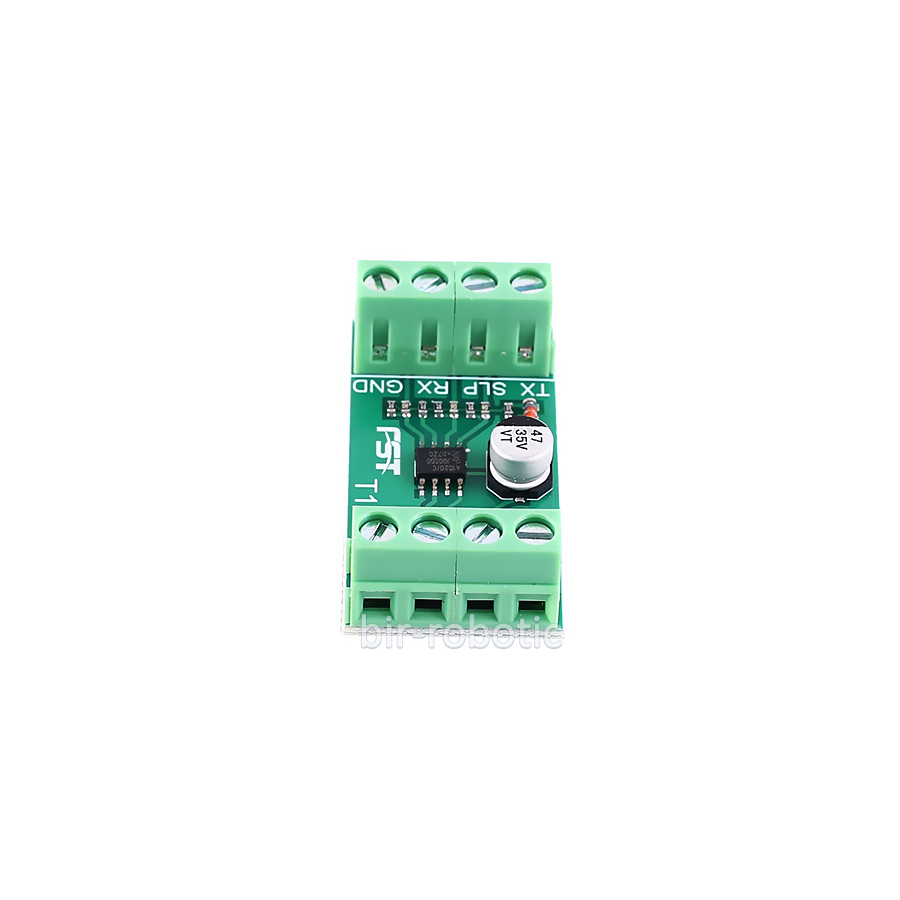

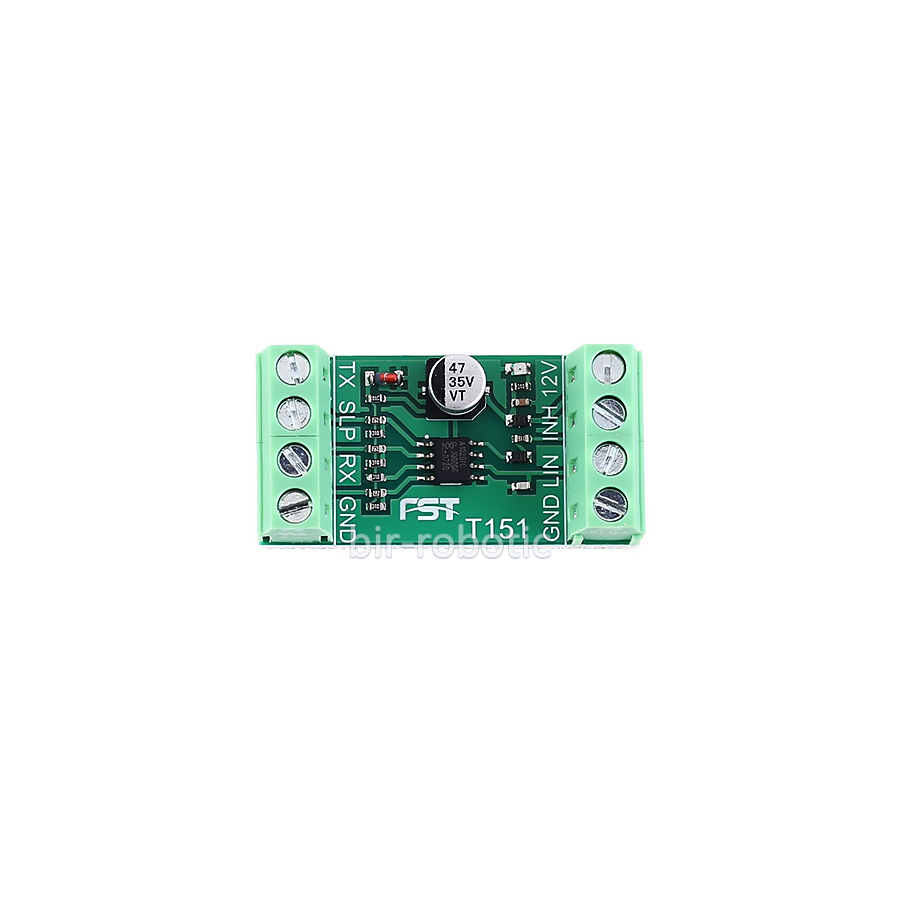

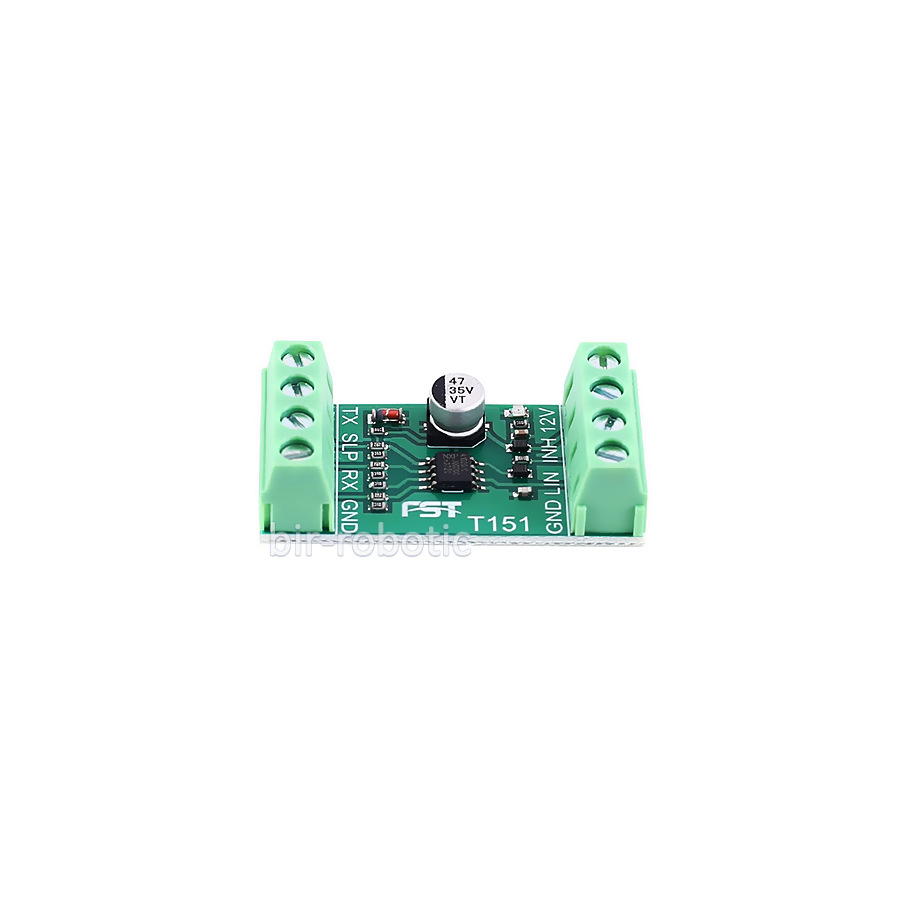

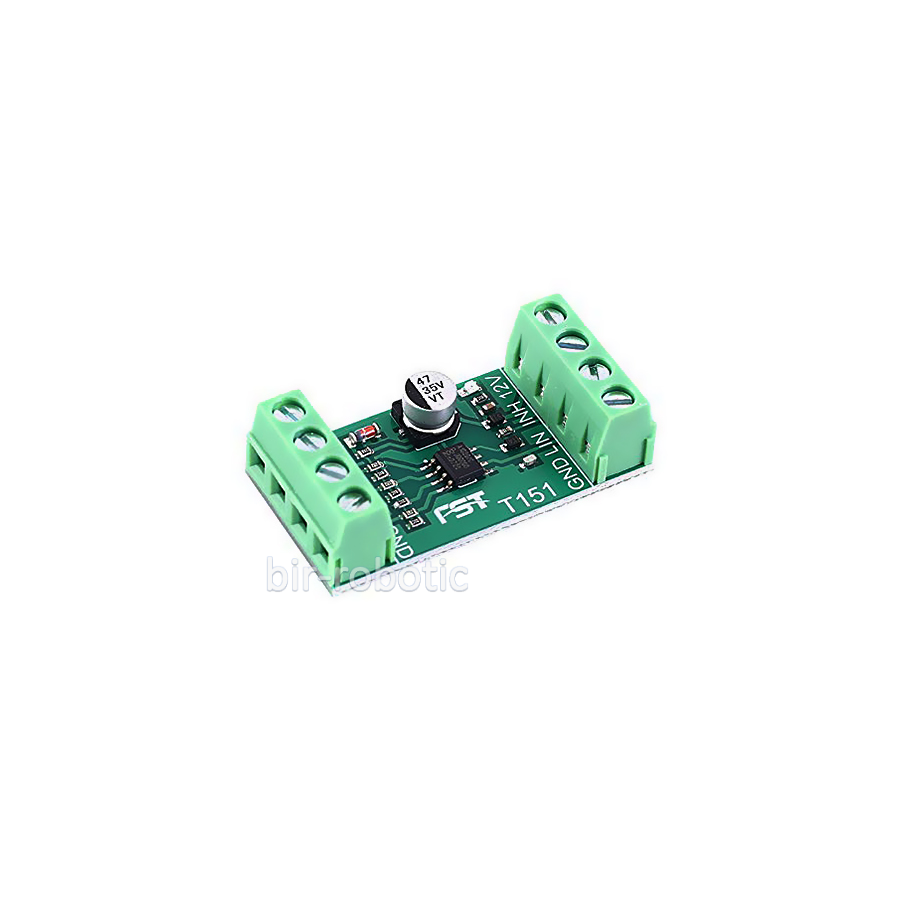

ماژول مبدل TTL_UART to LIN یک ابزار کاربردی برای برقراری ارتباط بین پروتکل سریال (TTL) و گذرگاه LIN (استاندارد شبکه خودرویی) است که بر پایه تراشه TJA1020 یا TJA1021 طراحی شده است. این ماژول صرفاً وظیفه تبدیل سطوح ولتاژ (Level Conversion) را بر عهده دارد و در تحلیل نرمافزاری پروتکلها دخالتی نمیکند. کاربرد اصلی این قطعه در مانیتورینگ، نگهداری و عیبیابی تجهیزات متصل به شبکه LIN bus میباشد. یکی از نکات مهم در مورد این ماژول، محدودیت در استفاده مستقیم با کامپیوتر به عنوان “میزبان” (Host) است؛ چرا که پورت COM کامپیوتر نمیتواند بیت شروع 13 بیتی مورد نیاز در پروتکل LIN را تولید کند، اما این ماژول به راحتی به میکروکنترلرها متصل شده و امکان ارسال و دریافت داده را فراهم میآورد.
ویژگیهای ماژول
- تراشه اصلی: TJA1020 / TJA1021
- ولتاژ کاری: DC 12V
- حداکثر نرخ باود (Baud Rate): 57600bps
- فرکانس کاری پیشنهادی: کمتر از 20Kbps
- محدوده دمای کاری: -25 تا 85 درجه سانتیگراد
- محدوده رطوبت کاری: 5% تا 95% RH
- ابعاد: 43×22.5×14.5 میلیمتر
- ویژگی خاص: تبدیل خالص سیگنالهای داده بدون تحلیل پروتکل
- نشانگر: دارای LED سبز برای نمایش وضعیت توان
