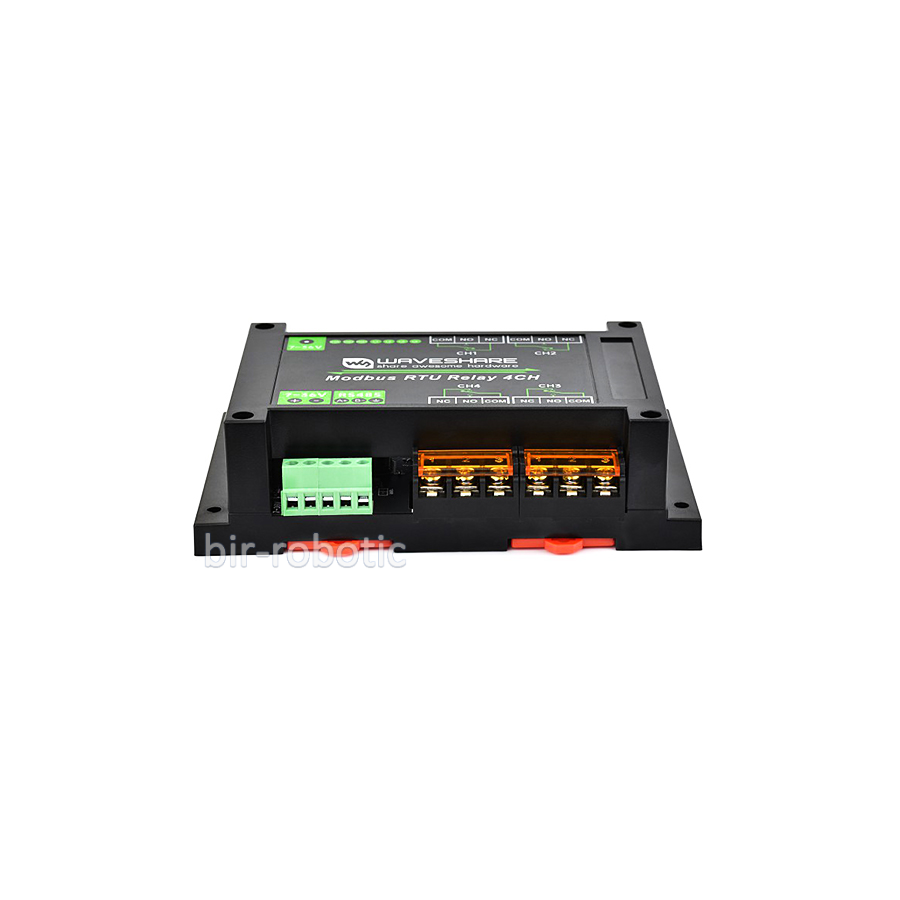

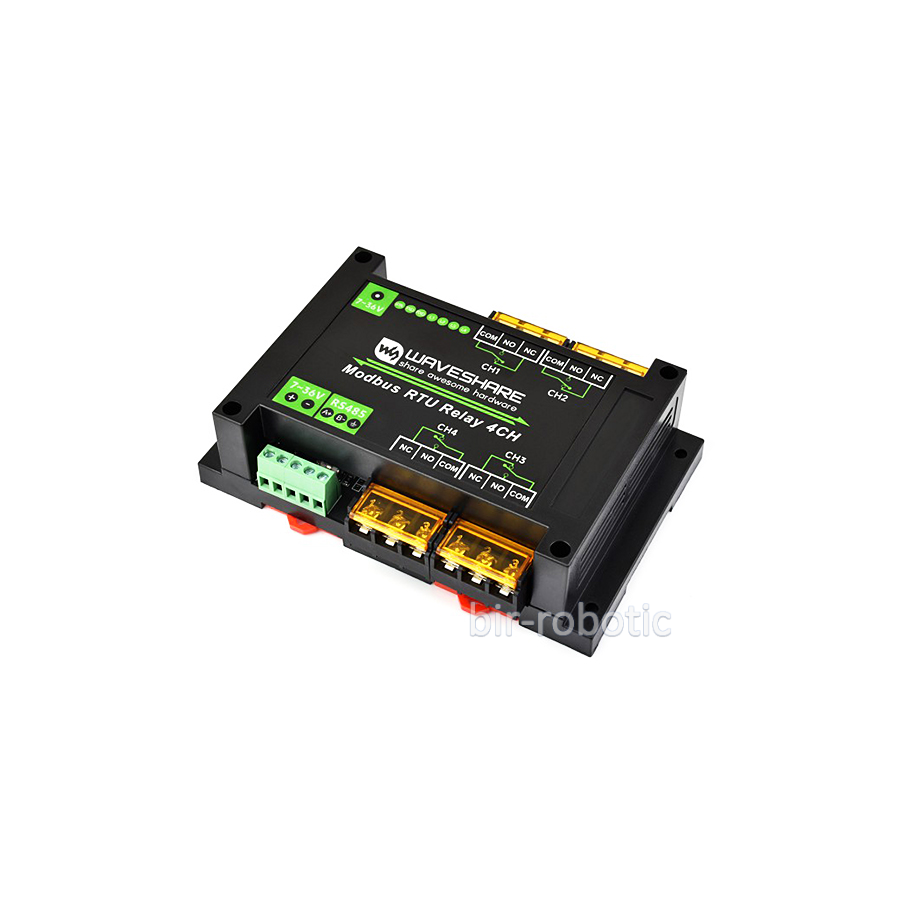

ماژول رله 30 آمپر صنعتی 4 کانال Modbus RTU با رابط RS485
ماژول رله صنعتی 4 کانال 30 آمپر با رابط RS485، یک رله قدرتمند مبتنی بر باس RS485 است که با استفاده از پروتکل استاندارد Modbus RTU، امکان کنترل ایمن، پایدار و سریع تجهیزات قدرت بالا را فراهم میسازد. این محصول از مجموعهای از حفاظتهای چندگانه شامل ایزولاسیون تغذیه یکپارچه، ایزولاسیون مغناطیسی ADI، فیوز خودبازشونده، دیود TVS و ایزولاسیون اپتوکوپلری بهره میبرد که مقاومت آن را در برابر ولتاژهای گذرا، صاعقه، نویز صنعتی و اتصال اشتباه افزایش میدهد. قابلیت پشتیبانی از آدرسدهی 1 تا 255، نصب چند دستگاه روی یک باس RS485 و اجرای فرمانهای زمانبندیشده مانند روشنشدن لحظهای و خاموشی خودکار، این ماژول را برای محیطهای صنعتی مدرن مناسب کرده است.
این دستگاه دارای رلههای جریانبالا با ظرفیت 30 آمپر در ولتاژ 250VAC یا 28VDC است و از ترمینالهای پیچدار قدرت با پوشش محافظ استفاده میکند که اتصال بار را ایمنتر و سادهتر میسازد. ورودی تغذیه 7 تا 36 ولت DC، بدنه صنعتی ABS قابل نصب روی ریل و سه LED روشنکننده وضعیت (MCU، ارسال، دریافت) قابلیت مانیتورینگ لحظهای و اطمینان عملیاتی را افزایش میدهند. پایداری بالا، پردازش مطمئن و مقاومت در برابر تداخل الکترومغناطیسی، این ماژول را به گزینهای حرفهای برای اتوماسیون صنعتی، کنترل تجهیزات قدرت، سیستمهای اداری و پروژههایی با مسافت بالای ارتباطی تبدیل میکند.
ویژگیهای محصول
- منبع تغذیه: 7 تا 36 ولت DC
- رابط ارتباطی: RS485
- پروتکل ارتباطی: Modbus RTU استاندارد
- نرخهای ارتباطی: 4800، 9600، 19200، 38400، 57600، 115200، 128000، 256000
- فرمت پیشفرض: 9600، N، 8، 1
- تعداد رلهها: 4 کانال
- ساختار کنتاکت: 1NO + 1NC
- ظرفیت کنتاکت: تا 30A در 250VAC یا 30A در 28VDC
- آدرس RS485: بازه 1 تا 255
- مدارهای حفاظتی:
- ایزولاسیون تغذیه یکپارچه
- ایزولاسیون مغناطیسی ADI
- فیوز خودبازشونده
- دیود TVS ضد ولتاژ لحظهای
- اپتوکوپلر ایزولاسیون برای جداسازی کامل سیگنال
- مدار محافظ اتصال معکوس
- درایور رله با دیود Flyback داخلی
- عملکردهای کنترلی: قابلیت روشنشدن لحظهای و خاموشی خودکار از طریق فرمان
- نشانگرهای LED:
- STA: وضعیت MCU
- TXD: ارسال داده
- RXD: دریافت داده
- ترمینالها: پیچدار جریانبالا با پوشش محافظ

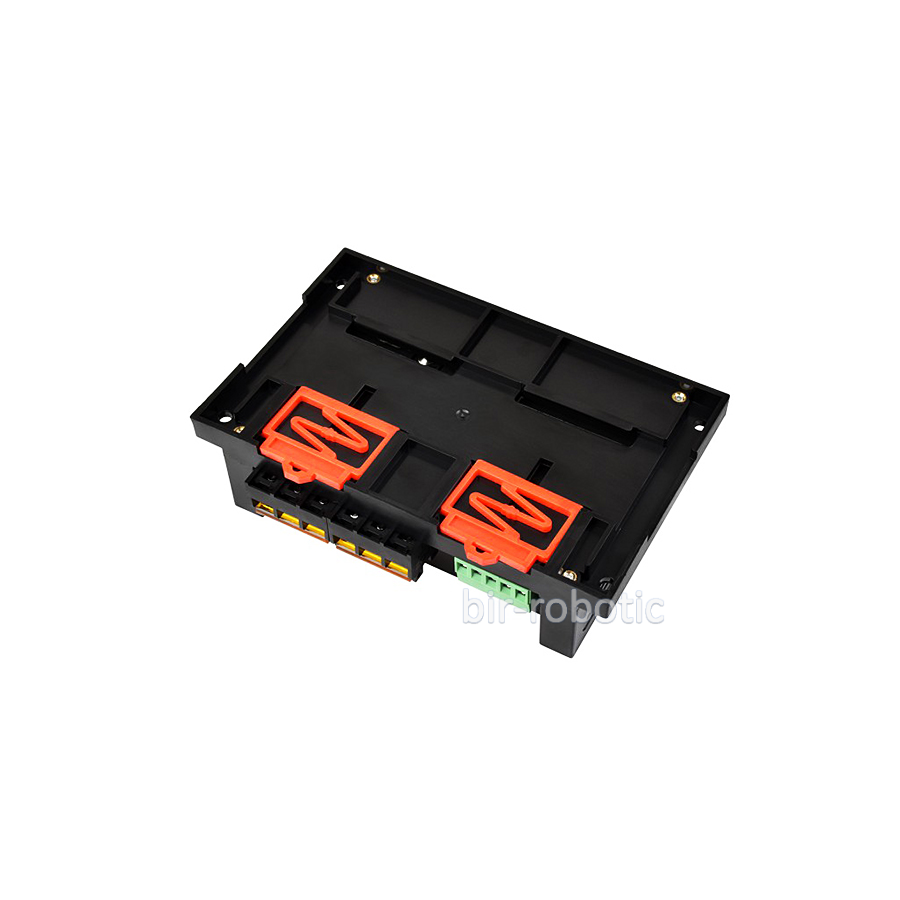

- بدنه: ABS صنعتی قابل نصب روی ریل (Rail‑Mount)
- مزایا: ضد صاعقه، ضد شوک، ضد ESD، مقاوم در برابر نویز، مناسب شبکههای RS485 طولانی
- کاربردها: کنترل صنعتی، تابلو برق، اتوماسیون کارخانه، سیستمهای قدرت، مدیریت انرژی
منابع و سرویسها
- ضمانت بازگشت: 48 ساعت بعد از تحویل کالا، طبق شرایط استفاده از خدمات
- اسناد فنی: “Modbus RTU Relay 4CH“
