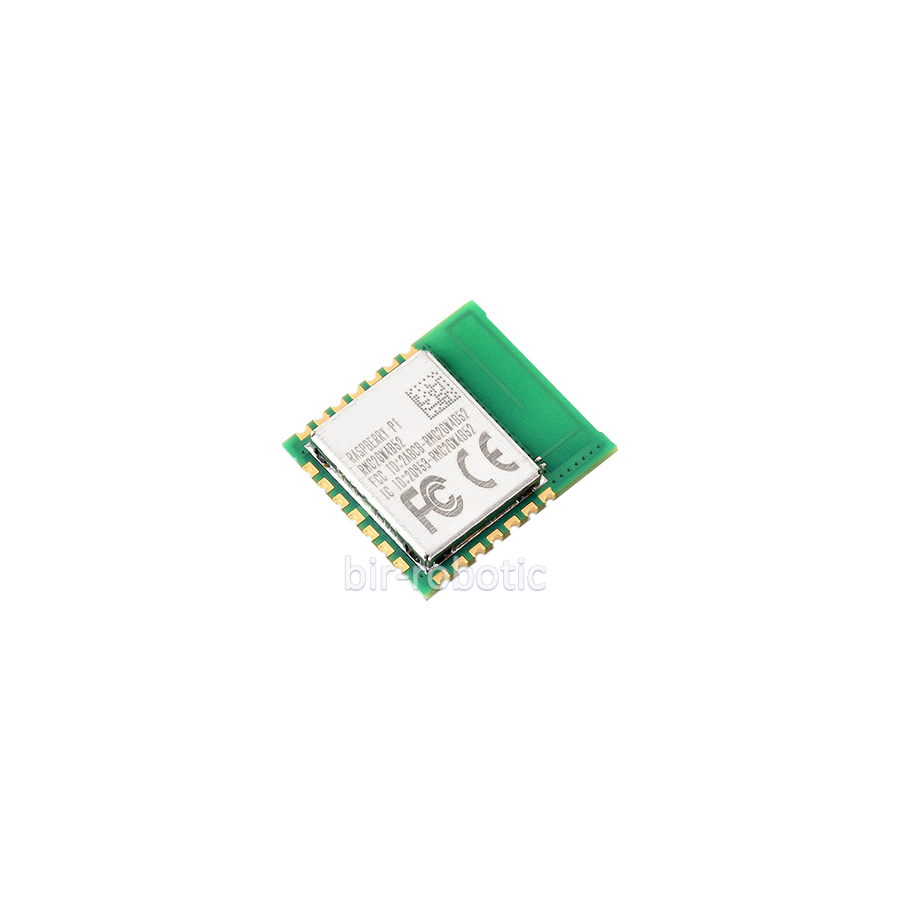

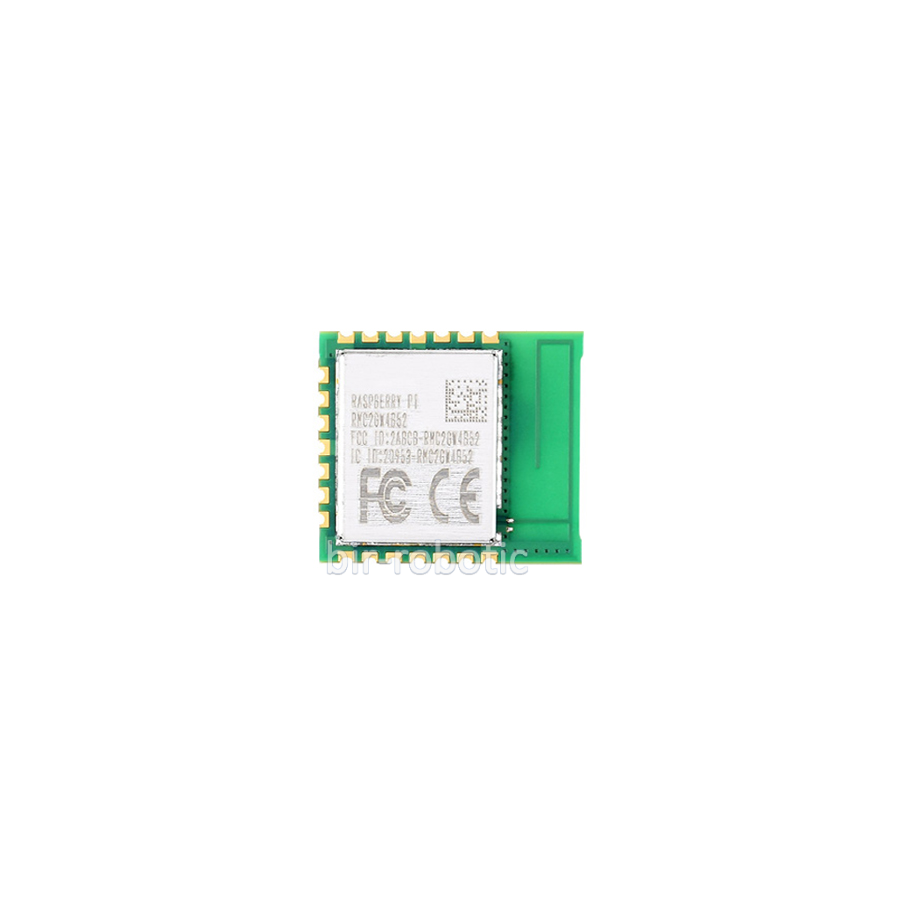

ماژول رادیویی رزبریپای نسخه 2 با پشتیبانی Wi‑Fi 4 و بلوتوث 5.2
ماژول رادیویی رسمی رزبری پای نسخه 2 با پشتیبانی از Wi‑Fi 4 و بلوتوث 5.2 ارتباطی سریع و پایدار برای کاربردهای بیسیم فراهم میکند. مهندسان رزبریپای این ماژول را برای میکروکنترلرهای کمهزینه و پرقدرت طراحی کردهاند. ماژول بر پایهی تراشهی Infineon CYW43439 عمل میکند و بهصورت همزمان ارتباط Wi‑Fi 4 (IEEE 802.11n) در باند 2.4 گیگاهرتز و بلوتوث 5.2 در هر دو حالت کلاسیک و کممصرف (BLE) را برقرار میکند. طراحی فشرده و استفادهی هوشمندانه از قطعات خارجی، هزینهی تولید انبوه را کاهش میدهد. لبههای سوراخدار (Castellated Edge Pads) نصب ماژول را روی بردهای سفارشی ساده میکنند و آنتن داخلی 2.4 گیگاهرتزی طراحی سختافزار میزبان را آسانتر کرده و پایداری ارتباط را افزایش میدهد. علاوه بر این، گواهی کامل ماژولار اخذشده برای این محصول روند تأیید رادیویی را در زمان ادغام در محصولات نهایی تسریع میکند.
از نظر فنی، ماژول از کانالهای 20 مگاهرتزی پشتیبانی میکند و نرخ انتقال داده را به 96 مگابیتبرثانیه میرساند. ترکیب تقویتکنندهی توان (PA) و تقویتکنندهی نویز (LNA) کیفیت سیگنال و برد را بالا میبرد. بلوتوث بر اساس کلاس توان، بین 10 تا 100 متر عملکرد دارد و سه پایهی GPIO قابلکنترل، امکان توسعهی ورودی و خروجی را در اختیار کاربر قرار میدهند. در حالت IEEE Power Save، ماژول تنها 1.19 میلیآمپر جریان میکشد؛ در حالت دریافت فعال (MCS7 و –50 dBm) این مقدار به 43 میلیآمپر و در زمان ارسال با توان 16 dBm به 271 میلیآمپر میرسد.
ماژول در بازهی دمایی 30‑ تا 70+ درجهی سانتیگراد عملکرد پایداری ارائه میدهد و بهطور کامل با SDK میکروکنترلرهای Pico W و Pico 2 W سازگار است. ابعاد کوچک 14.5×16.5 میلیمتر، کارایی بالا و مصرف انرژی پایین، این ماژول را به گزینهای کارآمد برای پروژههای اینترنت اشیاء (IoT)، تجهیزات تعبیهشده و سامانههای بیسیم کمهزینه تبدیل میکند.
ویژگیهای محصول
- پشتیبانی از Wi‑Fi: (استاندارد 802.11n) Wi‑Fi 4، تکباند (2.4 گیگاهرتز)
- پشتیبانی از بلوتوث: نسخهی 5.2؛ شامل Bluetooth Classic و Bluetooth Low Energy (LE)
- سازگاری نرمافزاری: کاملاً سازگار با Pico W SDK و Pico 2 W SDK
- گسترشدهندهی سادهی GPIO: دارای سه پایهی GPIO قابلکنترل توسط میزبان برای افزودن قابلیت I/O
- رابط میزبان کمپین: رابط gSPI با پینهای اندک برای سادهسازی ادغام با سیستم میزبان
- طراحی تکآنتنه (SISO1): عملکرد بیسیم کارآمد با استفاده از تنها یک آنتن
- قابلیت همزیستی: Wi‑Fi و Bluetooth میتوانند از یک آنتن مشترک استفاده کنند
- اتصال و سیگنال: دارای PA (تقویتکنندهی توان) و LNA (تقویتکنندهی نویز پایین) داخلی برای افزایش برد و پایداری سیگنال
- سرعت انتقال داده: پشتیبانی از کانالهای 20 MHz با نرخ فیزیکی (PHY) تا 96 Mbps
- برد بلوتوث:
- کلاس 1: تا 100 متر
- کلاس 2: تا 10 متر
- دمای کاری: از 30‑ تا 70+ درجهی سانتیگراد
- مصرف توان پایین:
- حالت ذخیرهی انرژی IEEE Power Save PM1 DTIM1 (میانگین): 1.19mA
- حالت دریافت فعال (MCS7 در –50 dBm): 43 mA
- حالت ارسال فعال (MCS7 در 16 dBm): 271 mA
- ابعاد ماژول: 16.5 ×14.5 میلیمتر
منابع و سرویسها
- ضمانت بازگشت: 48 ساعت بعد از تحویل کالا، طبق شرایط استفاده از خدمات
- اسناد فنی: “raspberry-pi-radio-module-2“
