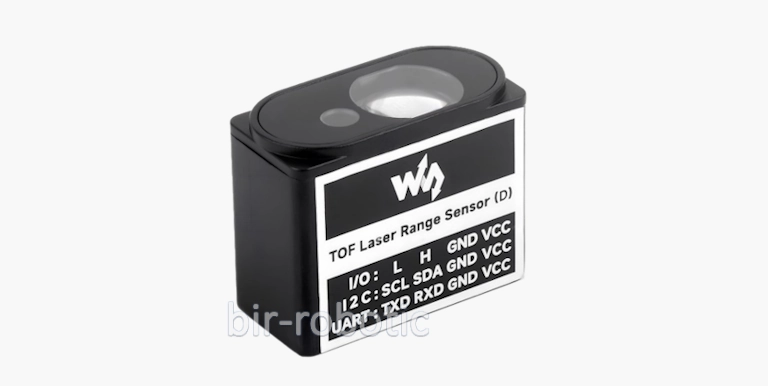

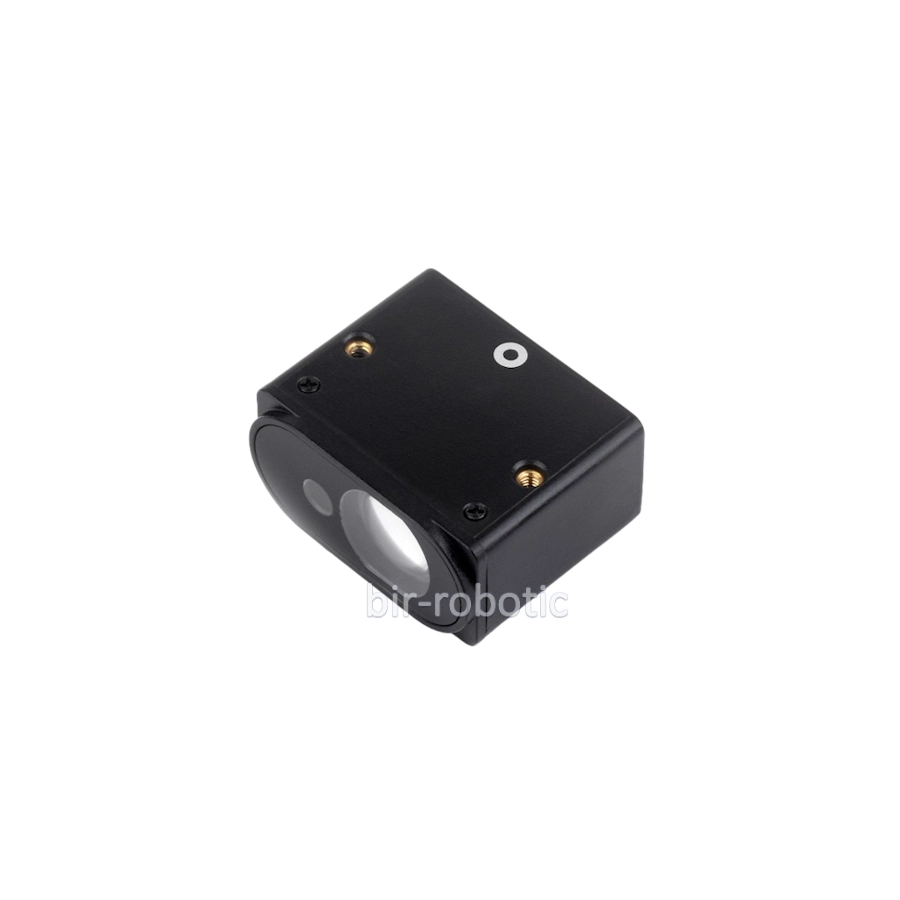

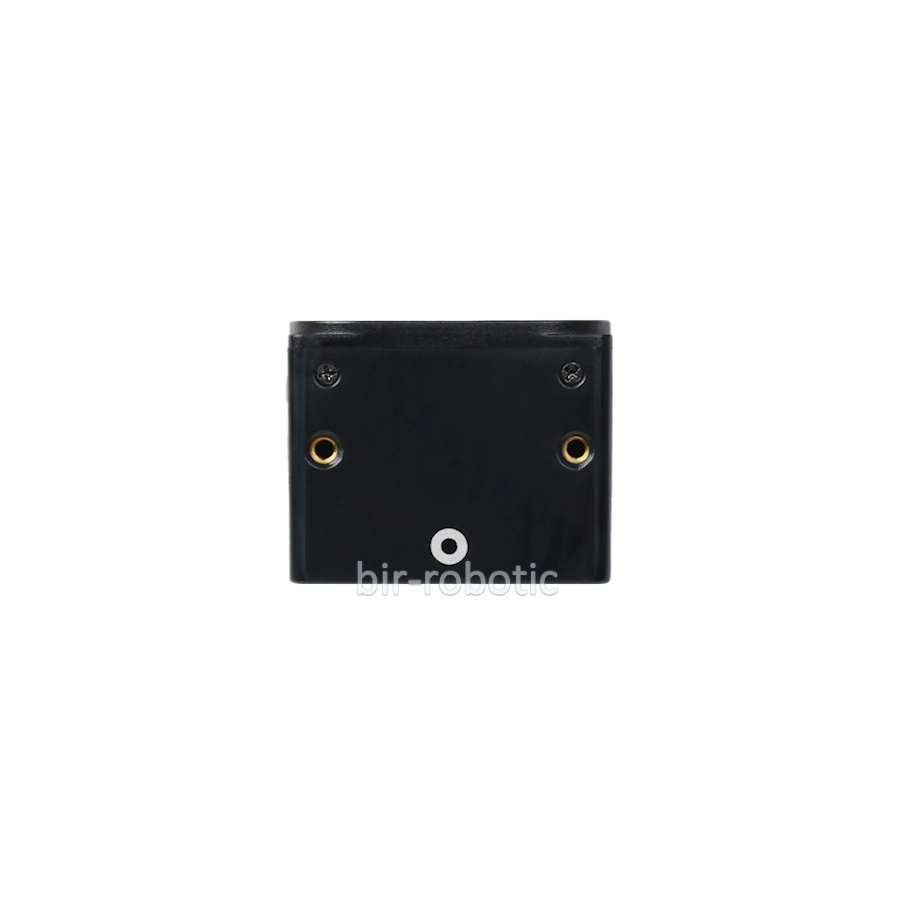

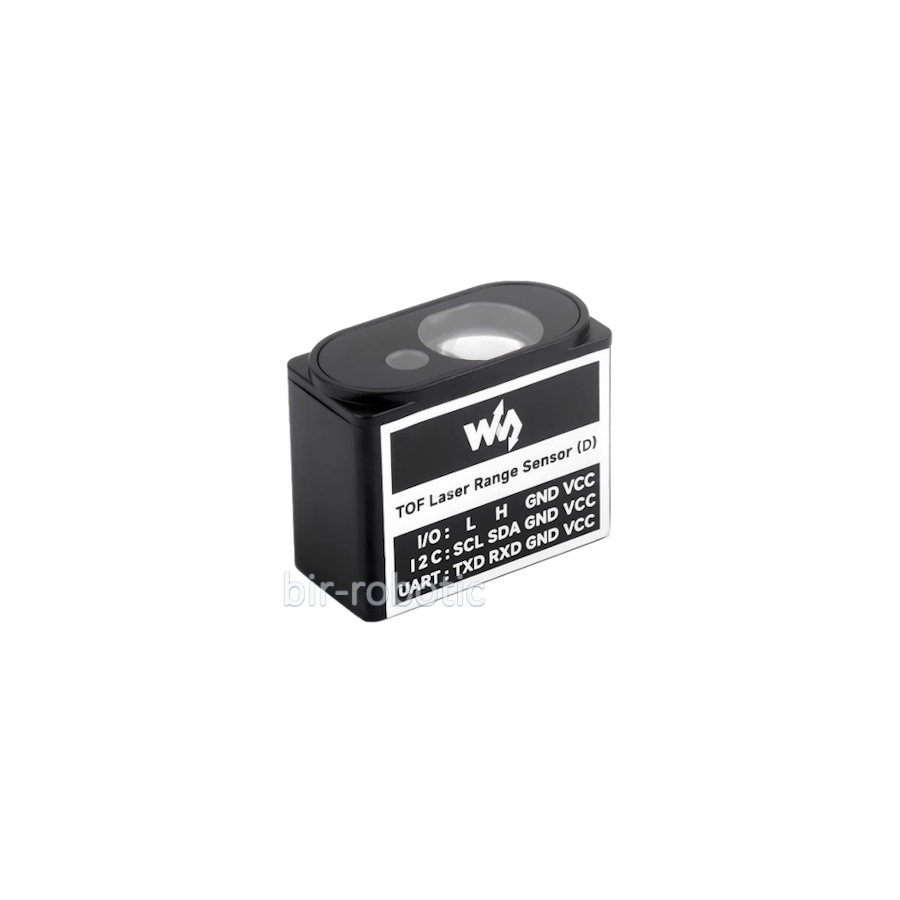

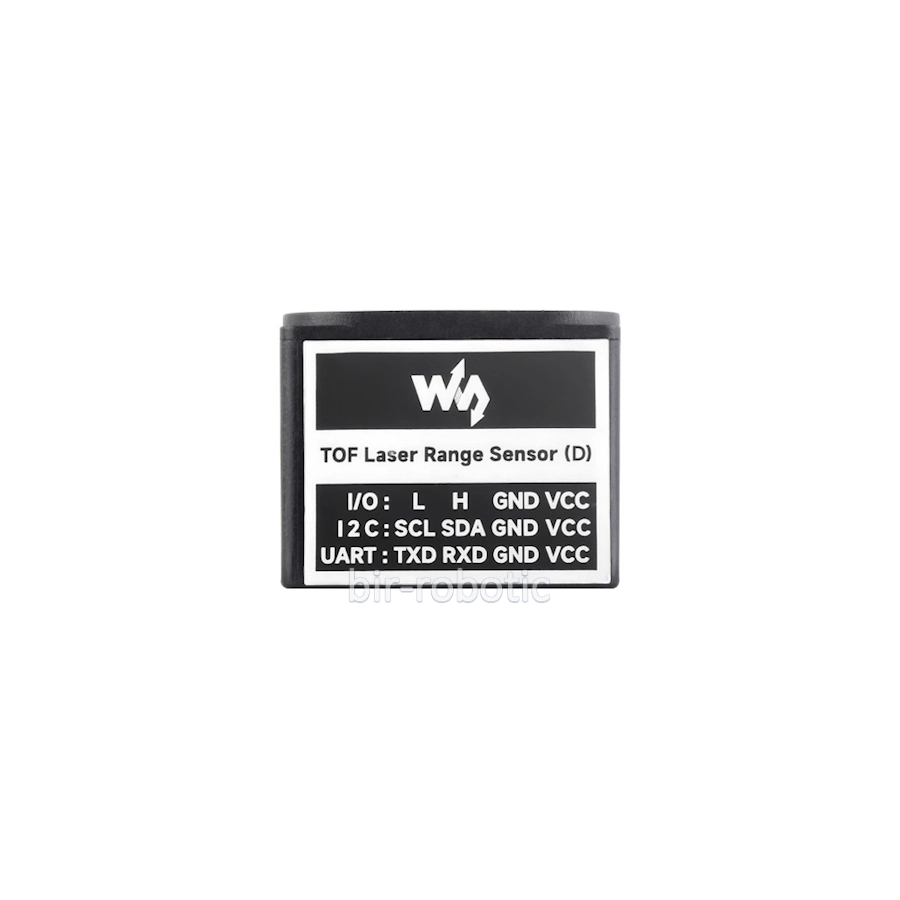

سنسور فاصله سنج لیزری TOF مدل D با برد 50 متر
سنسور فاصله سنج لیزری TOF مدل D با برد 50 متر، یک ماژول مسافت‌یابی لیزری مبتنی بر TOF (زمان پرواز) که دارای یک میکروکنترلر و الگوریتم مسافت‌یابی تعبیه شده می‌باشد. این سنسور قادر به ارائه برد اندازه‌گیری تا 50 متر و دقت ±3سانتی متر است. این سنسور فاصله سنج نوری از ارتباطات خروجی سطح مکمل UART، I2C و I/O پشتیبانی می‌کند و دارای زاویه FOV (میدان دید) فوق‌العاده کوچکی است که باعث می‌شود در برابر تداخل نور در فواصل طولانی‌تر مقاوم‌تر باشند. این سنسور برای محیط‌های داخلی و خارجی مناسب است و حداکثر مقاومت در برابر نور محیطی حدود 100K LUX روشنایی را دارد. می‌توان از این ماژول مسافت یاب به عنوان ابزار اندازه‌گیری فاصله برای تشخیص مسافت و همچنین برای اجتناب از موانع/برنامه‌ریزی مسیر ربات استفاده کرد. همچنین می‌توان از این سنسور در زمینه‌هایی مانند تعیین ارتفاع /تشخیص سقف و اندازه‌گیری سطح مواد استفاده کرد.
مشخصات فنی و ویژگی‌های محصول
- مدل: سنسور فاصله سنج لیزری TOF (D)
- محدوده اندازه گیری : 0.05 تا 50.0 متر
- دقت اندازه گیری: 0.05 تا 50 متر ± 3 سانتی متر
- طول موج: 905 نانومتر
- میدان دید (FOV): 1 تا 2 درجه
- رابط ارتباطی:
- UART (پیش فرض، سطح سیگنال TTL 3.3 ولت)
- I2C (پشتیبانی از اتصال آبشاری، آدرس slave برابر با 0x08 + شناسه ماژول)
- خروجی سطح I/O مکمل (پارامتر فاصله در این حالت در دسترس نیست)
- نرخ Baud:
- UART: رابط 4.8 کیلوبیت بر ثانیه تا 3000 کیلوبیت بر ثانیه (921.6 کیلوبیت بر ثانیه به طور پیش فرض)
- I2C: تا 400 کیلوبیت بر ثانیه
- منبع تغذیه: 4.3 تا 5.2 ولت
- مصرف برق: 250 میلی وات (خروجی فعال UART، منبع تغذیه 5.0 ولت، جریان 50 میلی آمپر)
- وزن: 7.7 گرم
- دمای کارکرد: -10 درجه سانتیگراد تا 60 درجه سانتیگراد
- ابعاد: 22.7 میلی متر × 28 میلی متر × 13.6 میلی متر (طول × عرض × ارتفاع)
قابلیت پشتیبانی از UART/I2C
در حالت UART از خروجی فعال کوئری پشتیبانی می‌شود و در حالت I2C تا 8X آبشار(cascade) قابلیت پشتیبانی وجود دارد.

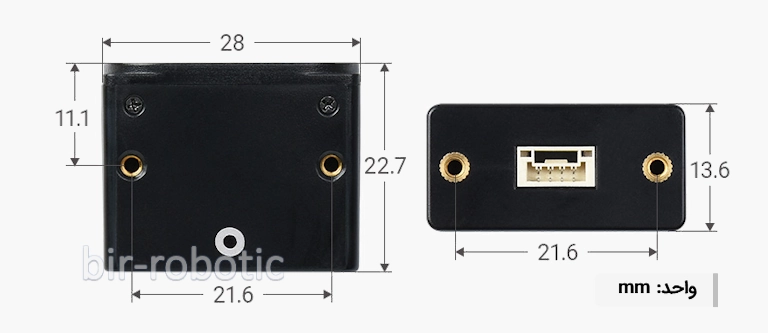

ابعاد ماژول فاصله سنج لیزری برد 50 متر
در تصویر زیر اطلاعات مربوط به ابعاد سنسور فاصله سنج لیزری TOF مدل C قابل مشاهده است.
منابع و سرویس ها
- ضمانت بازگشت: 48 ساعت بعد از تحویل کالا، طبق شرایط استفاده از خدمات
- اسناد Wiki: منابع و فایلهای TOF Laser Range Sensor (D)
