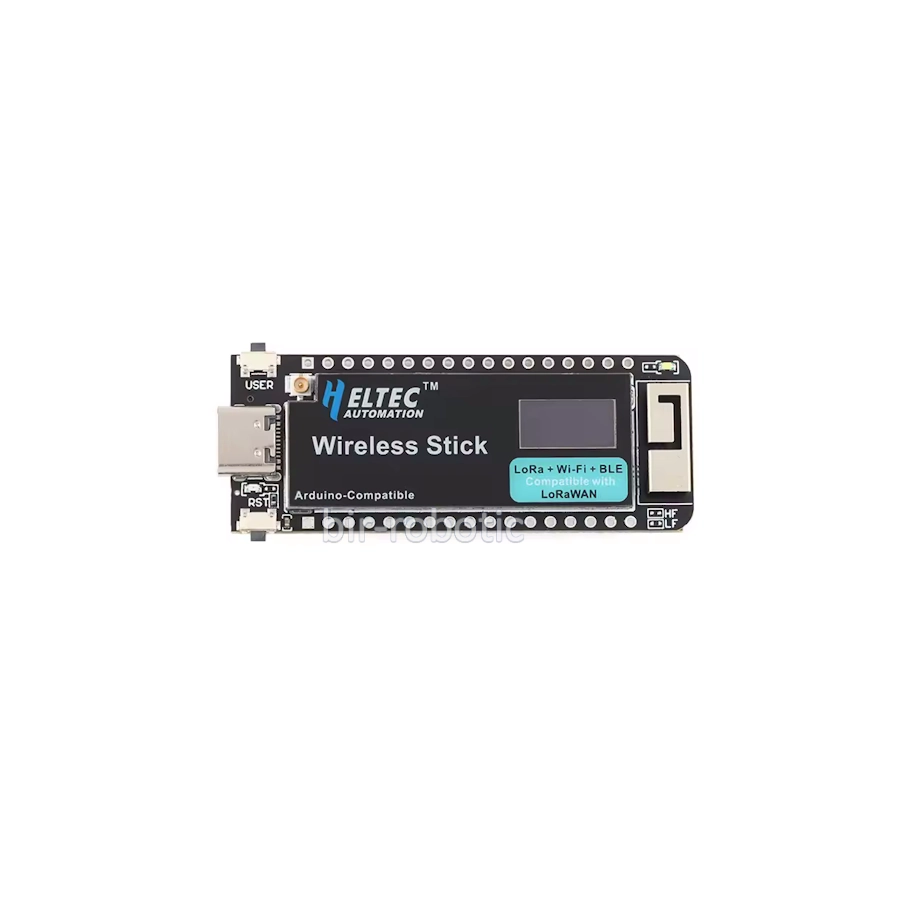

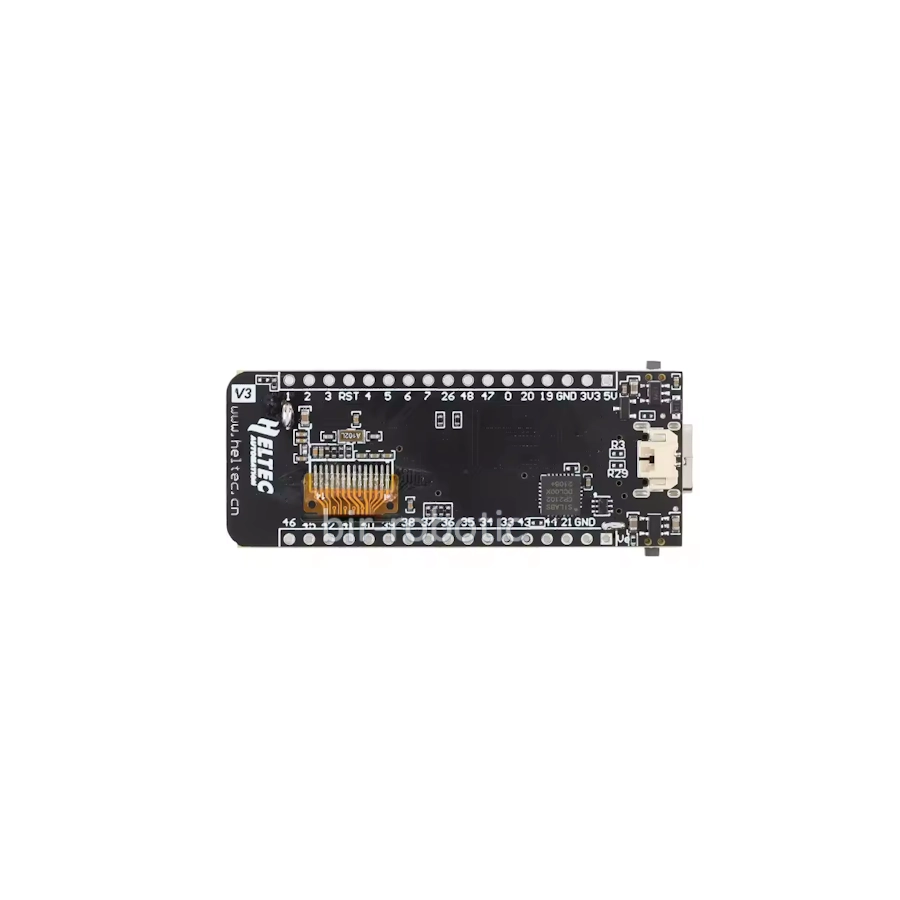

برد توسعه ESP32-S3 و LoRa مدل Wireless Stick V3 با چیپ SX1262
برد توسعه Wireless Stick (V3) یک نود LoRa پیشرفته و فشرده است که بر پایه ریزپردازنده قدرتمند ESP32-S3FN8 (دو هستهای 32 بیتی Xtensa LX7 با فرکانس 240 مگاهرتز) و چیپ SX1262 طراحی شده است. این محصول با ابعاد کوچک و ویژگیهای RF بهبود یافته، از سه شبکه ارتباطی Wi-Fi، بلوتوث (نسخه 5 و Mesh) و LoRa به صورت همزمان پشتیبانی میکند و با پروتکلهای Meshtastic و LoRaWAN کاملاً سازگار است.
این برد به یک نمایشگر OLED ماتریسی 0.49 اینچی مجهز شده که برای نمایش اطلاعات دیباگ و وضعیت باتری بسیار کاربردی است. سیستم مدیریت انرژی در این برد شامل پورت USB Type-C با محافظت کامل (ESD، اتصال کوتاه و شیلدینگ RF) و یک سیستم مدیریت باتری لیتیومی یکپارچه (شارژ، دشارژ و سوئیچینگ خودکار) میباشد. همچنین، چیپ CP2102 برای تبدیل USB به سریال جهت دانلود آسان برنامه و دیباگ روی برد تعبیه شده و محیط توسعه آردوینو نیز پشتیبانی میشود.
مشخصات فنی برد توسعه
- تراشه اصلی: ESP32-S3FN8 (پردازنده دو هستهای 32 بیتی Xtensa LX7 تا 240 مگاهرتز)
- چیپ LoRa: مدل SX1262
- حافظه: 8MB فلش (SiP)، 512KB حافظه SRAM و 384KB حافظه ROM
- فرکانس کاری LoRa: محدوده 470~510MHz و 863~928MHz
- حداکثر توان ارسال (TX): 21 ± 1 dBm
- حساسیت دریافت: -134dBm
- ارتباطات بیسیم:
- Wi-Fi: استاندارد 802.11 b/g/n (تا 150 مگابیت بر ثانیه)
- Bluetooth: نسخه 5 (LE) و Bluetooth Mesh
- نمایشگر: 0.49 اینچ OLED (رزولوشن 64×32)
- رابط USB به سریال: CP2102
- رابطها:
- پورت Type-C USB
- کانکتور باتری لیتیومی 2*1.25 (SH1.25-2)
- کانکتور آنتن LoRa (IPEX 1.0)
- پینهدر 2*17 با فاصله 2.54 میلیمتر
- منابع سختافزاری: 3xUART, 2xSPI, 2xI2C, 7xTouch, ADC
- دمای کاری: -20 تا +70 درجه سانتیگراد
- ابعاد: 58.08 × 22.6 × 8.2 میلیمتر
