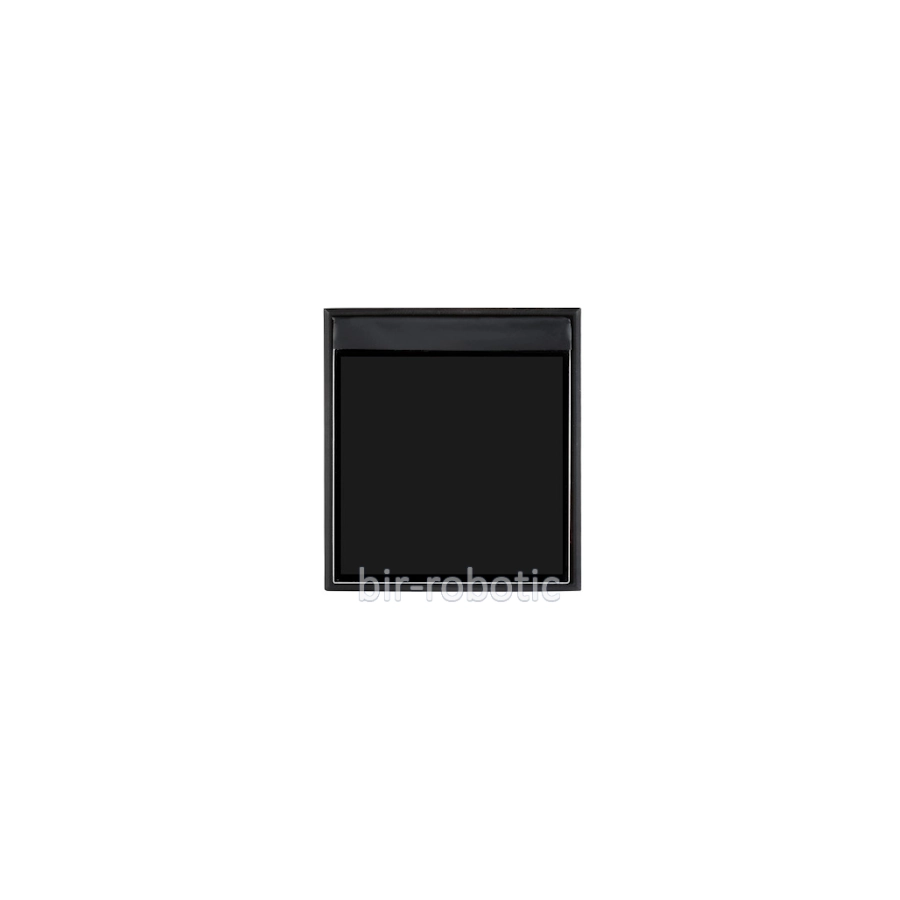

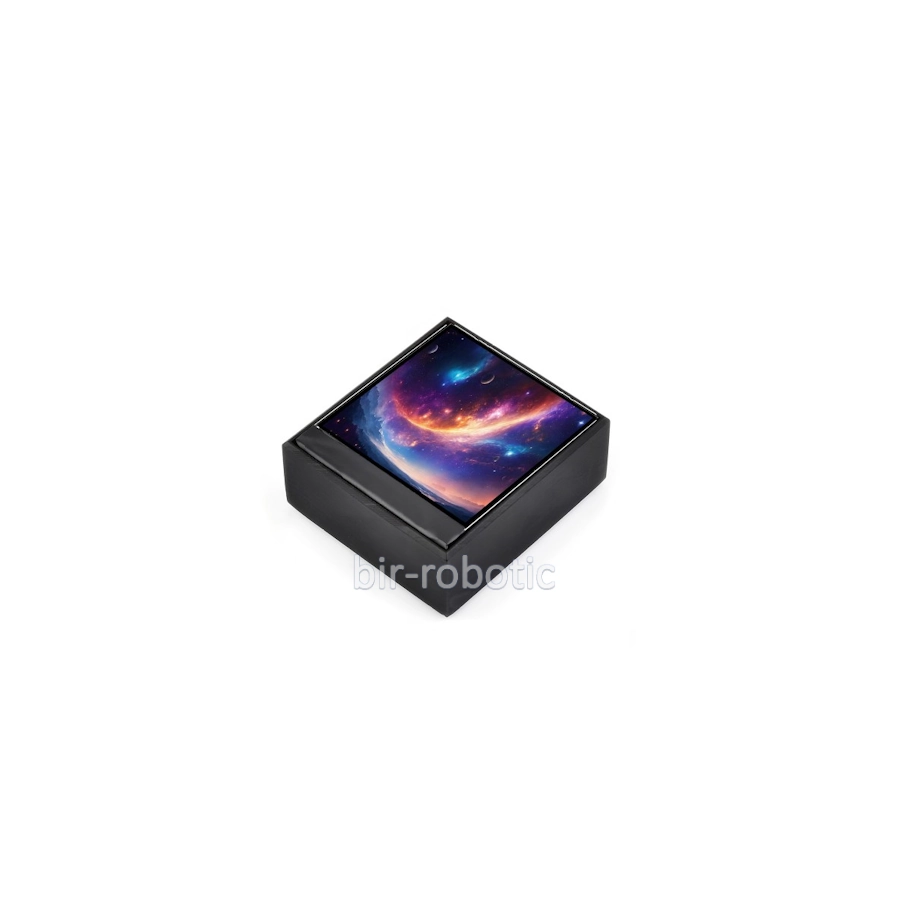

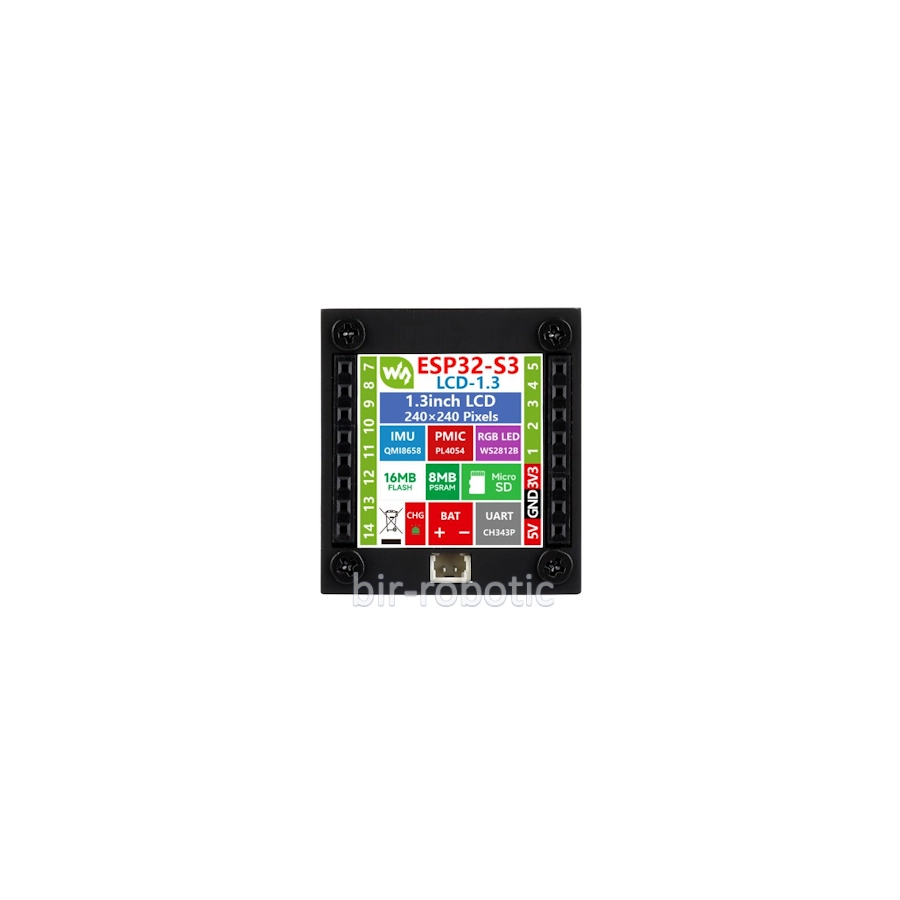

برد توسعه ESP32-S3 با نمایشگر 1.3 اینچ IPS
برد توسعه ESP32-S3 با نمایشگر 1.3 اینچ IPS، یک برد توسعه میکروکنترلر کمهزینه و با کارایی بالا مدل ESP32-S3-LCD-1.3 است. این برد مجهز به پردازنده دو هستهای Xtensa® 32-bit LX7 با فرکانس 240MHz میباشد. ویژگی اصلی آن، نمایشگر 1.3 اینچی IPS با رزولوشن 240×240 و قابلیت نمایش 262 هزار رنگ است که تصاویر واضحی ارائه میدهد. قابلیتهای ارتباطی شامل Wi-Fi 2.4GHz و بلوتوث 5 (LE) با آنتن آنبرد است. همچنین، یک سنسور 6 محوره IMU (مدل QMI8658) برای تشخیص حرکت روی برد تعبیه شده است. این برد دارای پورت USB Type-C برای تغذیه و برنامهریزی، هدر باتری لیتیومی 3.7V و هدر GPIO سیزده پین برای اتصال به پریفرالهای دیگر است. توسعه نرمافزاری آن با ابزارهای Arduino IDE و ESP-IDF پشتیبانی میشود.
مشخصات فنی برد توسعه
- پردازنده و حافظه
- پردازنده: Xtensa® 32-bit LX7 dual-core @ 240MHz
- حافظه آنبرد: 8MB PSRAM و 16MB Flash
- حافظه داخلی: 512KB SRAM و 384KB ROM
- نمایشگر
- اندازه: 1.3 اینچ
- رزولوشن: 240 × 240 پیکسل
- نوع پنل: IPS
- تعداد رنگ: 262K
- رابط: SPI
- درایور: ST7789V2
- اتصالات و سنسورها
- وای فای: 2.4GHz (802.11 b/g/n)
- بلوتوث: Bluetooth 5 (LE)
- آنتن: آنبرد
- سنسور: QMI8658 6-axis IMU
- چیپ سریال: CH343P
- تغذیه و پورتها
- پورت اصلی: USB Type-C
- هدر باتری: MX1.25 برای باتری لیتیومی 3.7V
- هدر توسعه: GPIO سیزده پین
منابع و سرویسها
- ضمانت بازگشت: 48 ساعت بعد از تحویل کالا، طبق شرایط استفاده از خدمات
- اسناد فنی: ESP32-S3-LCD-1.3
