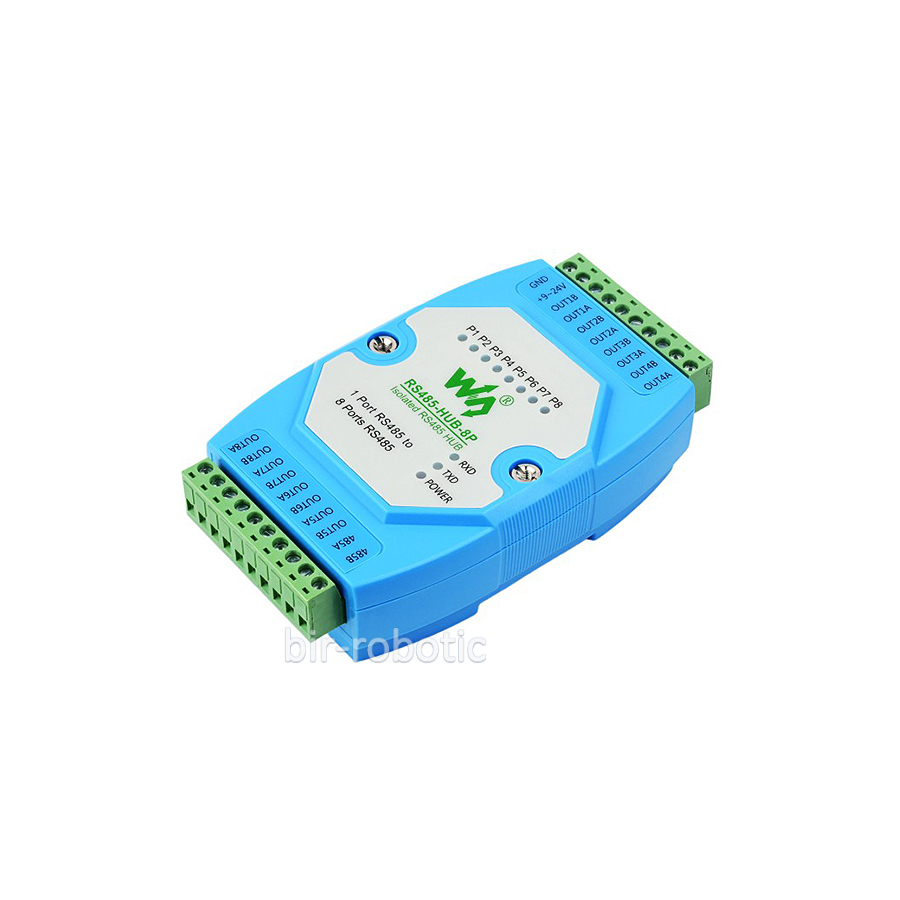

هاب RS485 به RS485 هشت کانال
هاب صنعتی RS485 هشت کانال با قابلیت نصب ریلی یک دستگاه توسعهدهنده شبکه است که قابلیت تبدیل 1 پورت اصلی (Master) به 8 پورت فرعی (Slave) را دارد. این محصول به طور خاص برای محیطهای صنعتی طراحی شده و سه عملکرد کلیدی رله شبکه (تقویت سیگنال)، توسعه شبکه (افزایش تعداد پورتها) و ایزولاسیون شبکه را همزمان ارائه میدهد. با استفاده از ایزولاسیون فوتوالکتریک، این هاب از تجهیزات اصلی و فرعی در برابر تداخلات الکتریکی محافظت میکند.
این دستگاه از نرخ انتقال داده (Baud Rate) بسیار وسیع از 300bps تا 460800bps به صورت خودتطبیقی پشتیبانی میکند و نیازی به تنظیمات دستی سرعت ندارد. طراحی بدنه آن امکان نصب آسان روی ریل (Rail-mount) را فراهم کرده و ترمینالهای پیچی آن اتصال پایداری را برای منبع تغذیه (با ولتاژ ورودی 9 تا 24 ولت) و خطوط دیتا تضمین میکنند. نشانگرهای LED متعدد روی بدنه وضعیت دقیق پاور، ارسال/دریافت دیتا و فعالیت هر پورت را نمایش میدهند.
ویژگیهای ماژول
- مدل: RS485-HUB-8P
- نوع دستگاه: هاب ایزوله صنعتی RS485 (تبدیل 1 به 8)
- نرخ باود (Baud Rate): 300bps ~ 460800bps (خودتطبیقی)
- تعداد نودهای قابل پشتیبانی: تا 32 نود برای هر پورت (در مجموع ظرفیت شبکه را چند برابر میکند)
- فاصله ارتباطی: تا 1200 متر (در سرعت 9600bps)
- ولتاژ ورودی: DC 9V ~ 24V (ترمینال پیچی)
- حالت عملکرد: نیمه دوطرفه (Half-duplex)، انتقال شفاف (Transparent Transmission)
- نوع ایزولاسیون: ایزولاسیون فوتوالکتریک (Photoelectric Isolation)
- شرایط محیطی: دمای کاری -45 تا +85 درجه سانتیگراد
- رطوبت مجاز: کمتر از 95% RH

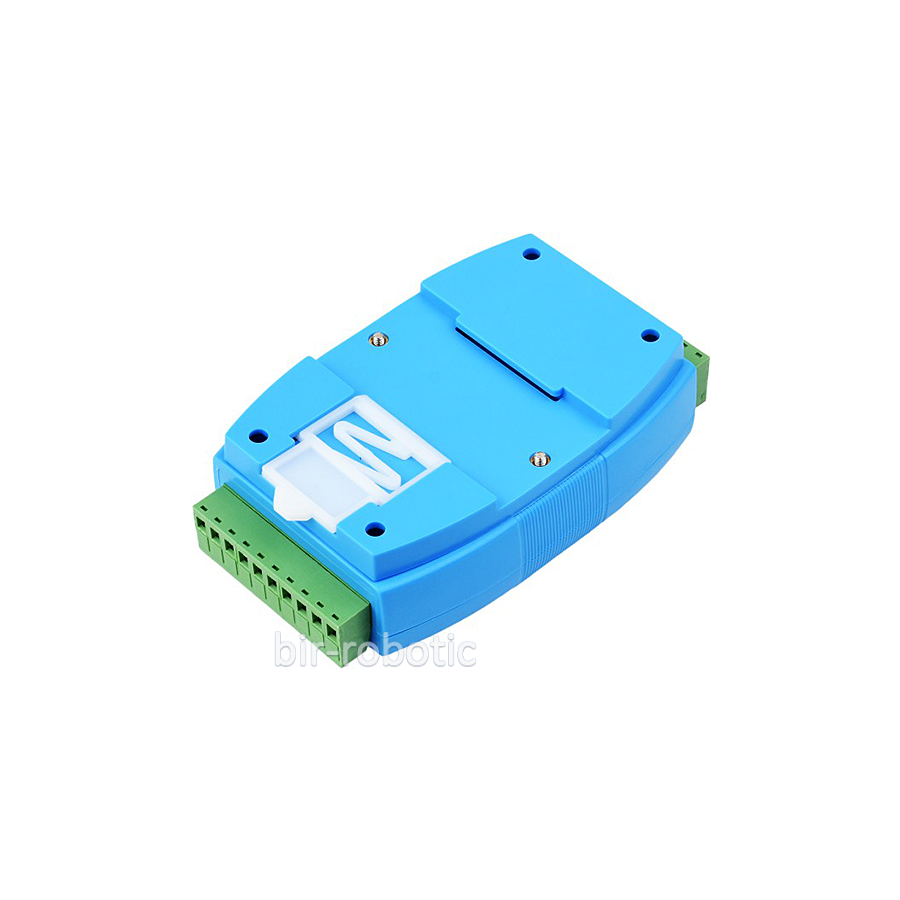

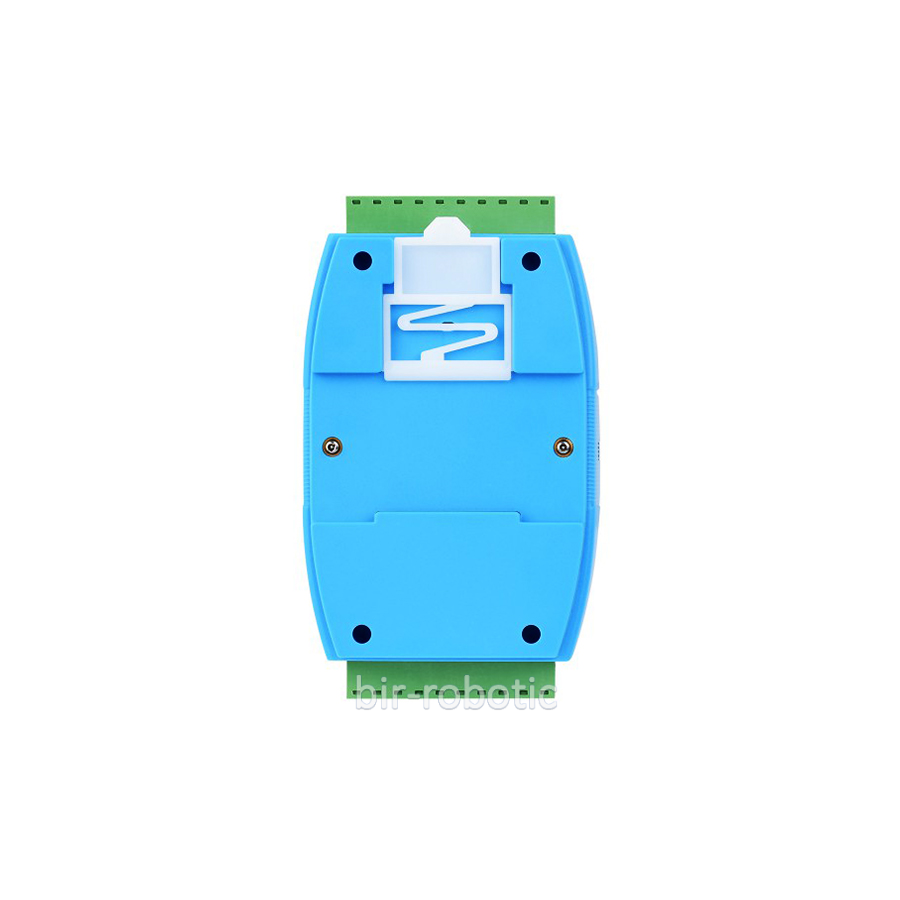

- نصب: قابلیت نصب روی ریل استاندارد (DIN Rail-mount)

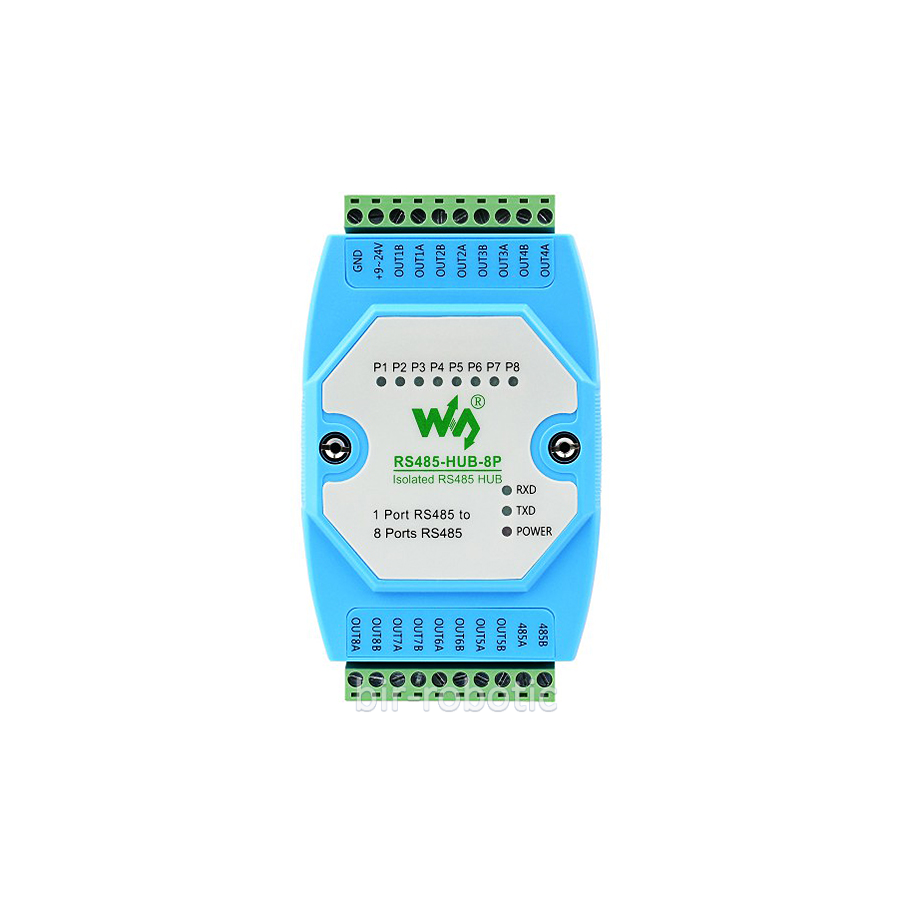

- نشانگرهای LED:
- POWER (وضعیت برق)
- TXD (ارسال دیتا)
- RXD (دریافت دیتا)
- P1 تا P8 (وضعیت فعالیت پورتهای خروجی)
