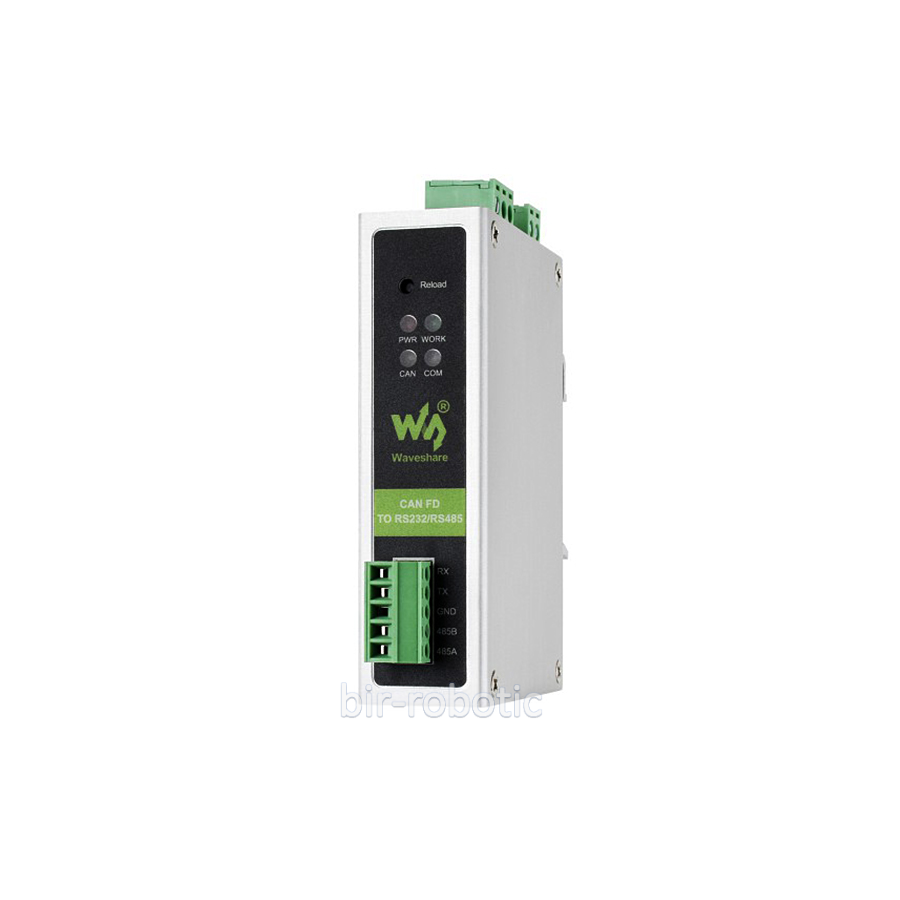

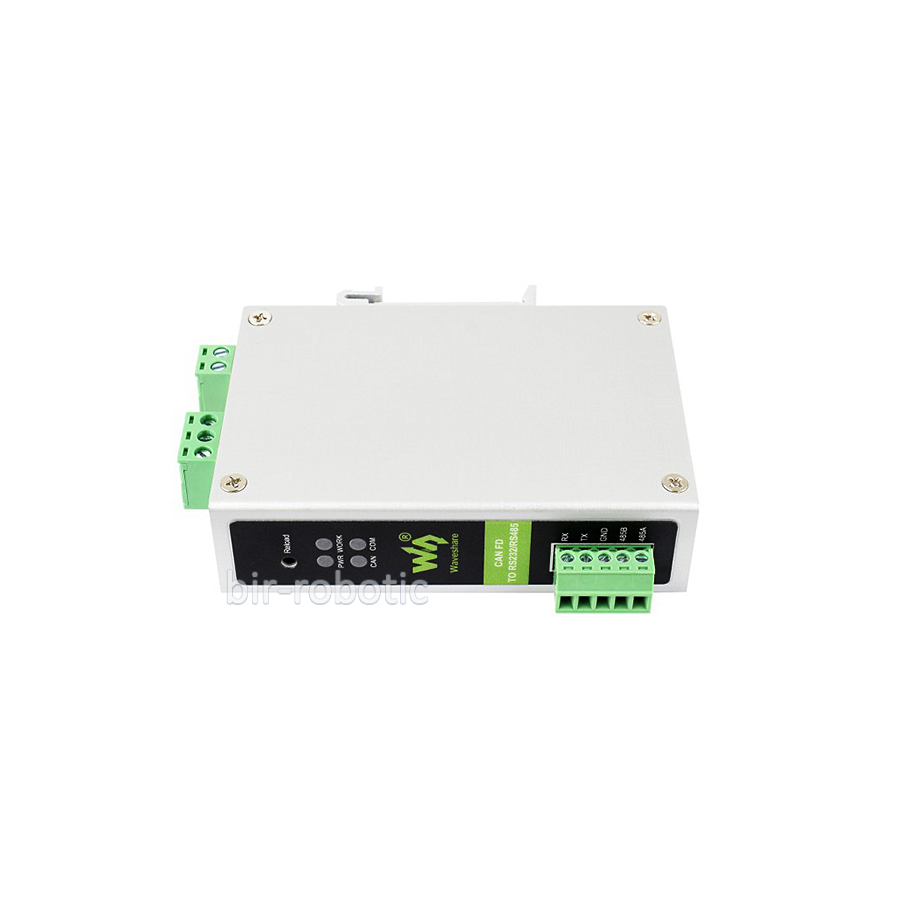

مبدل صنعتی CAN FD به RS232/RS485
مبدل صنعتی CAN FD به RS232/RS485، یک مبدل دوطرفه صنعتی با قابلیت نصب روی ریل (DIN-rail) است که برای برقراری ارتباط بین شبکه پرسرعت CAN FD و پورتهای سریال (RS232 یا RS485) طراحی شده است. این دستگاه با ویژگیهایی نظیر سرعت بالا، تأخیر کم و عملکرد پایدار، راهکاری مقرونبهصرفه برای اتصال تجهیزات سریال به شبکههای CAN مدرن محسوب میشود. این مبدل از 5 حالت تبدیل داده شامل تبدیل شفاف (Transparent)، تبدیل شفاف با ID، تبدیل پروتکل استاندارد، تبدیل پروتکل Modbus و تبدیل پروتکل سفارشی پشتیبانی میکند و با استانداردهای CAN FD و CAN 2.0A/2.0B سازگاری کامل دارد.
این محصول برای محیطهای سخت صنعتی طراحی شده و در بازه دمایی -40 تا 85 درجه سانتیگراد و با ولتاژ ورودی گسترده 9V تا 36V به صورت پایدار عمل میکند. نرخ باود در ناحیه داوری تا 1Mbps و در ناحیه داده تا 5Mbps قابل تنظیم است. همچنین، وجود مقاومتهای ترمینال 120Ω داخلی (قابل تنظیم با سوئیچ DIP)، قابلیت پیکربندی نرمافزاری و حفاظتهای پیشرفته الکتریکی (ESD, Surge, EFT)، نصب و استفاده از این دستگاه را بسیار ایمن و آسان کرده است.
ویژگیهای ماژول
- نام محصول: CAN FD Protocol Converter (CAN FD to RS232/RS485)
- ولتاژ کاری: DC 9V ~ 36V (پیشنهادی: 12V 1A)
- رابطها:
- 1 عدد پورت CAN (پشتیبانی از CAN FD و CAN 2.0A/2.0B)
- 1 عدد پورت سریال (پشتیبانی از RS485 یا RS232)
- نرخ باود (Baud Rate):
- ناحیه داوری (Arbitration domain): 5Kbps ~ 1Mbps
- ناحیه داده (Data domain): 100Kbps ~ 5Mbps
- حالتهای تبدیل: تبدیل شفاف، تبدیل شفاف با ID، تبدیل پروتکل استاندارد، تبدیل پروتکل Modbus، تبدیل پروتکل سفارشی
- گیتوی Modbus: تبدیل CAN FD به Modbus RTU (Master/Slave)

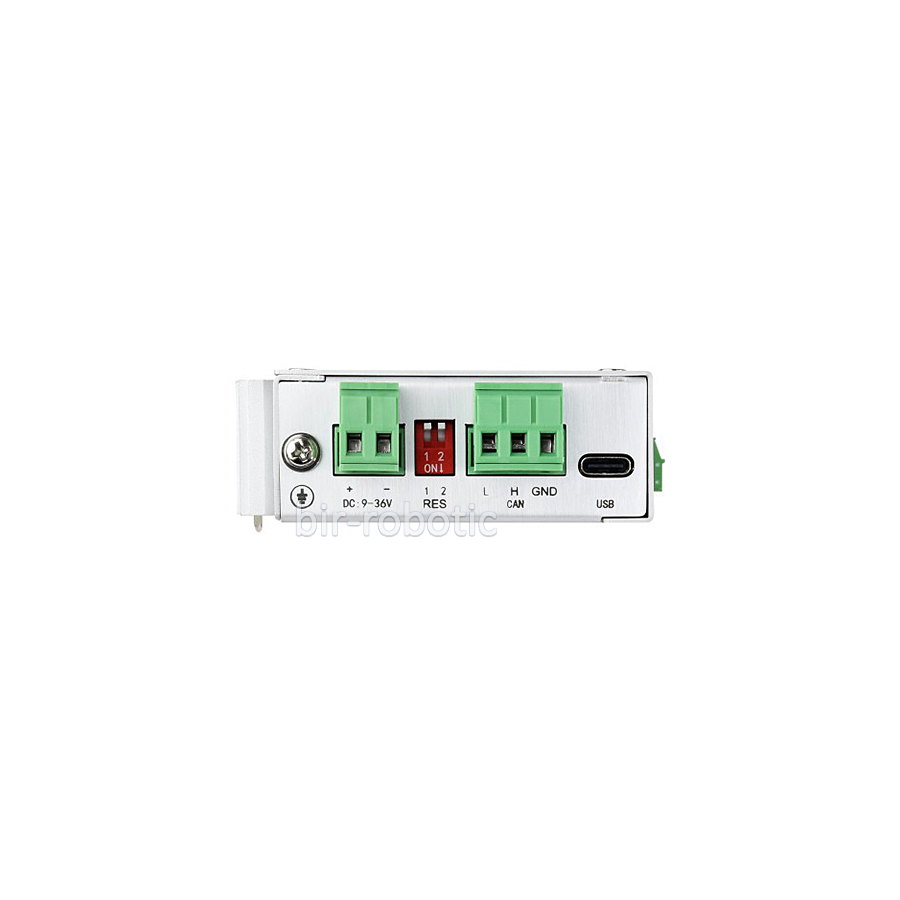

- مقاومت ترمینال: 2 عدد مقاومت 120Ω داخلی (قابل سوئیچ با DIP switch)
- فیلترینگ فریم: پشتیبانی از فریمهای استاندارد/گسترده و فیلترینگ ID ورودی سفارشی (تا 32 گروه)
- شرایط محیطی: دمای کاری -40 تا 85 درجه سانتیگراد / رطوبت 5% تا 95%
- مشخصات حفاظتی:
- حفاظت ESD (تخلیه هوایی 8KV، تماسی 6KV)
- حفاظت Surge (پورت پاور 1KV/2KV، پورت CAN تا 2KV)
- حفاظت EFT/Burst (پورت پاور 2KV، پورتهای سریال و CAN تا 1KV)
- ابعاد: 110 × 27 × 85.6 میلیمتر

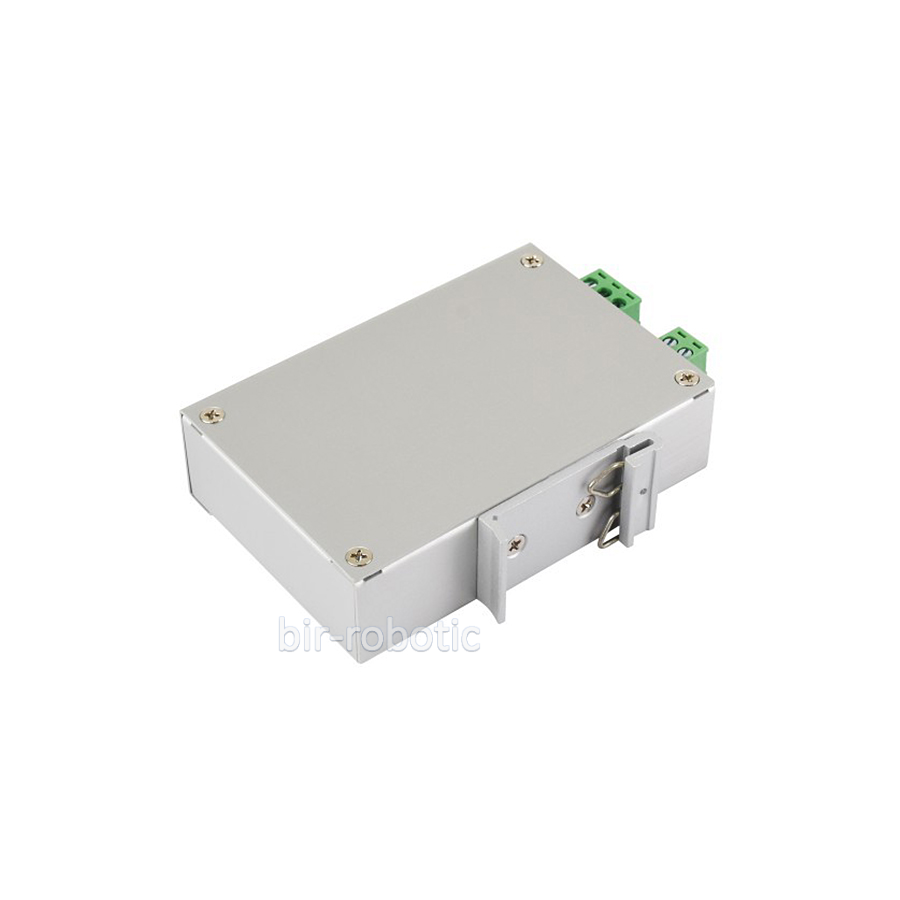

- روش نصب: ریل DIN
منابع و سرویسها
- ضمانت بازگشت: 48 ساعت بعد از تحویل کالا، طبق شرایط استفاده از خدمات
- اسناد فنی: CAN FD TO RS232/RS485
