ماژول صنعتی ورودی آنالوگ 8 کاناله با پروتکل Modbus RTU با دقت 12 بیتی

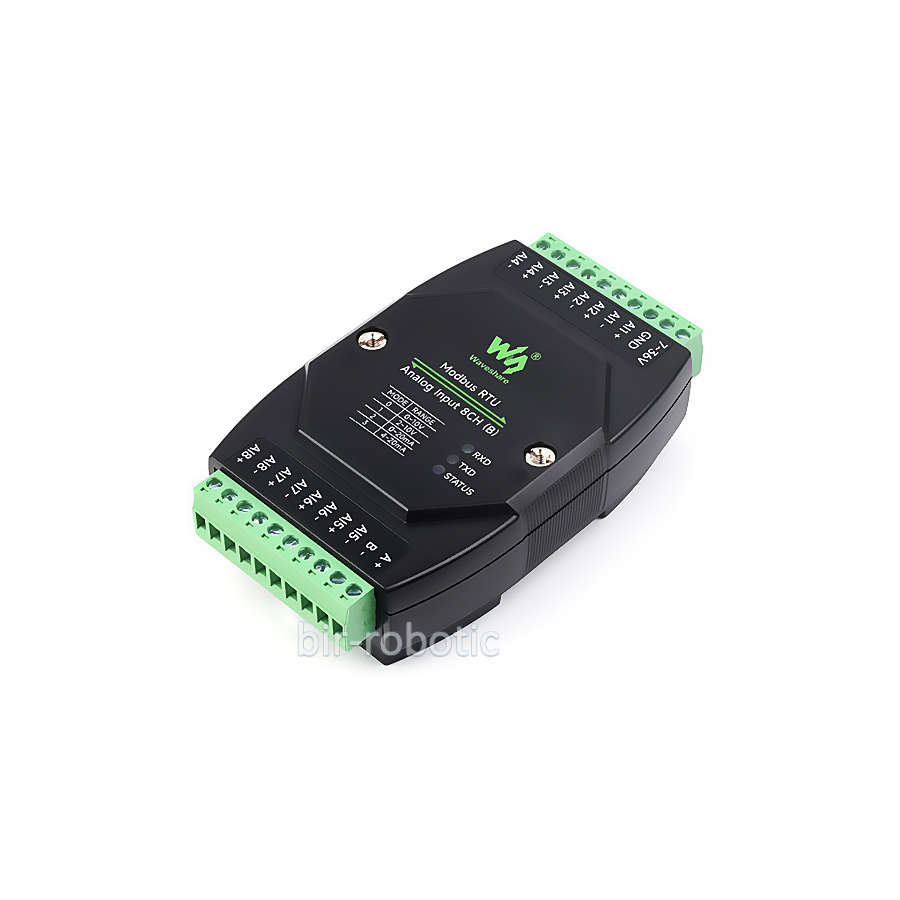

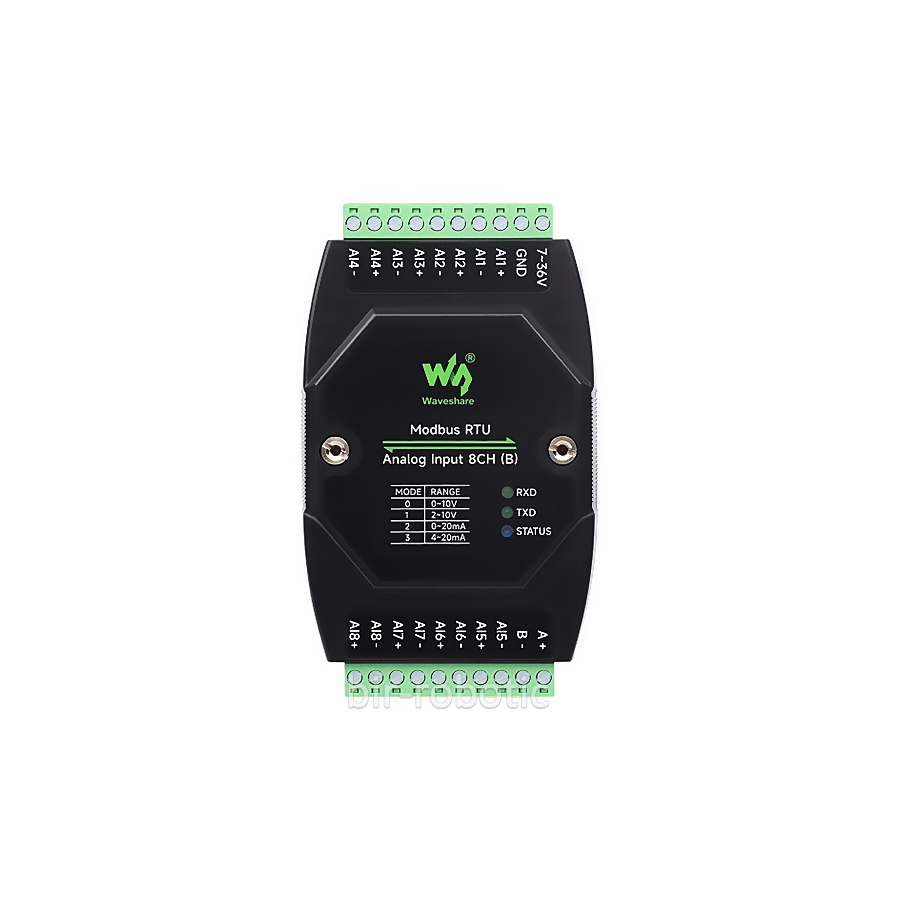

ماژول 8 کانال دریافت سیگنال آنالوگ 12 بیت صنعتی مدل B، یک واحد جمعآوری دادههای آنالوگ با استاندارد صنعتی است که از نمونهبرداری همزمان 8 کانال پشتیبانی میکند. این ماژول بر پایه پروتکل Modbus RTU طراحی شده و با داشتن مدارهای حفاظتی داخلی قدرتمند مانند ایزولاسیون توان، ایزولاسیون مغناطیسی سیگنال، فیوز خودکار و TVS، امنیت و پایداری بالایی را در محیطهای صنعتی پرنویز فراهم میکند. این نسخه (B) به طور پیشفرض بر روی حالت ولتاژ 0~10V تنظیم شده است و با بهرهگیری از رزولوشن 12-bit و تقویتکنندههای عملیاتی با دقت بالا، دادههایی بسیار دقیق و پایدار ارائه میدهد. طراحی بدنه این دستگاه به گونهای است که به راحتی روی ریلهای صنعتی نصب شده و قابلیت سری شدن چندین ماژول روی باس RS485 را دارا میباشد.
ویژگیهای محصول
- مدل: Modbus RTU Analog Input 8CH (B)
- تعداد کانالهای ورودی: 8 کانال آنالوگ همزمان
- دقت نمونهبرداری: رزولوشن 12-bit با دقت ≤3%
- رابط ارتباطی: درگاه RS485
- پروتکل ارتباطی: استاندارد Modbus RTU
- ولتاژ منبع تغذیه: DC 7~36V
- نرخ انتقال داده (Baud Rate): مقادیر 4800, 9600, 19200, 38400, 57600, 115200, 128000, 256000
- فرمت پیشفرض ارتباط: 9600, N, 8, 1
- نرخ بهروزرسانی دادهها: 25Hz
- حالت پیشفرض ورودی: 8 کانال ولتاژ 0~10V
- محدودههای قابل تنظیم (Configurable): مقادیر 0~10V / 2~10V و 0~20mA / 4~20mA
- مقاومت نمونهبرداری جریان: 499Ω
- حالتهای ورودی: پشتیبانی از ورودی تکپایانه (Single-ended) و تفاضلی (Differential)
- آدرس دستگاه: قابل تنظیم از 1 تا 255
- لایههای حفاظتی: ایزولاسیون مغناطیسی، ایزولاسیون توان، فیوز خودکار، TVS، محافظ صاعقه و ESD
- نشانگرهای نوری: 3 عدد LED برای نمایش وضعیت MCU و ارسال/دریافت سیگنال

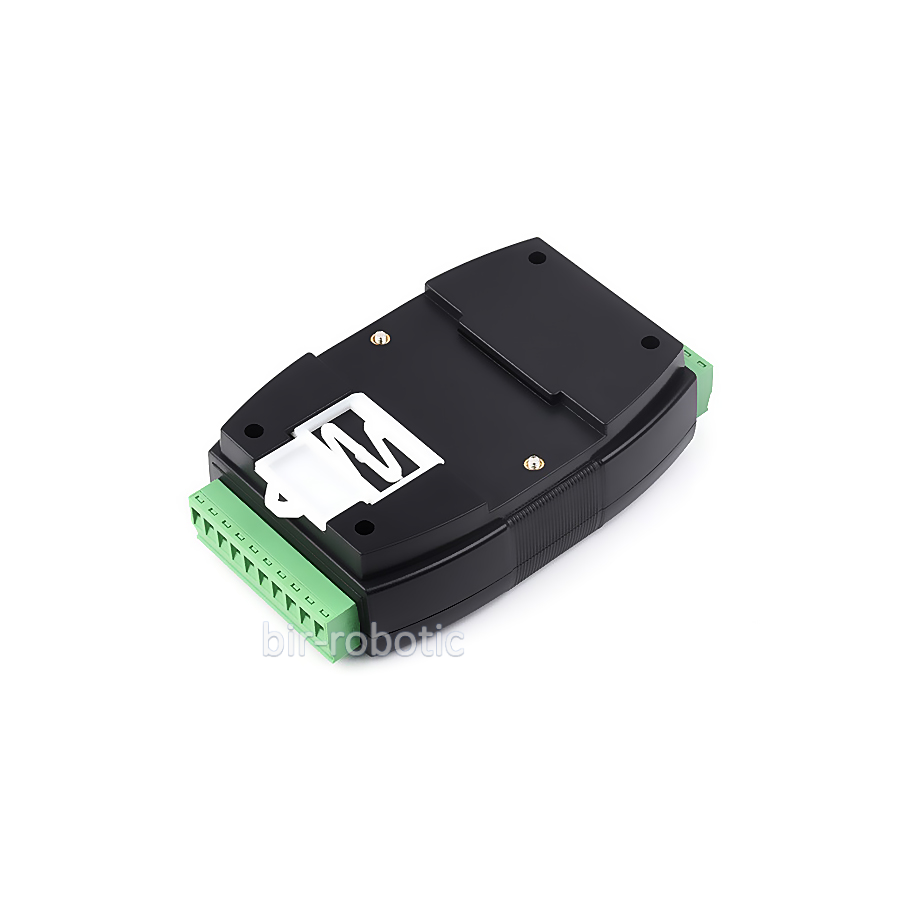

- نوع نصب: Rail-mount (نصب روی ریل) با بدنه صنعتی
منابع و سرویسها
- ضمانت بازگشت: 48 ساعت بعد از تحویل کالا، طبق شرایط استفاده از خدمات
- اسناد فنی: “Modbus RTU Analog Input 8CH“
