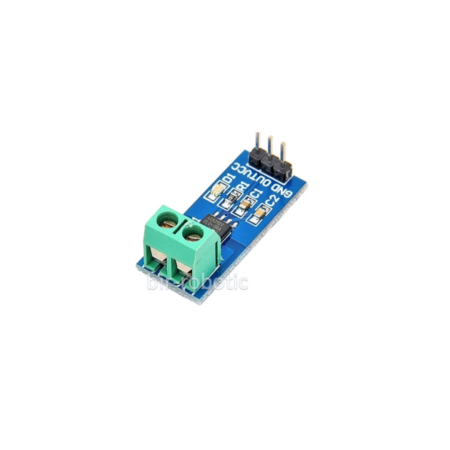

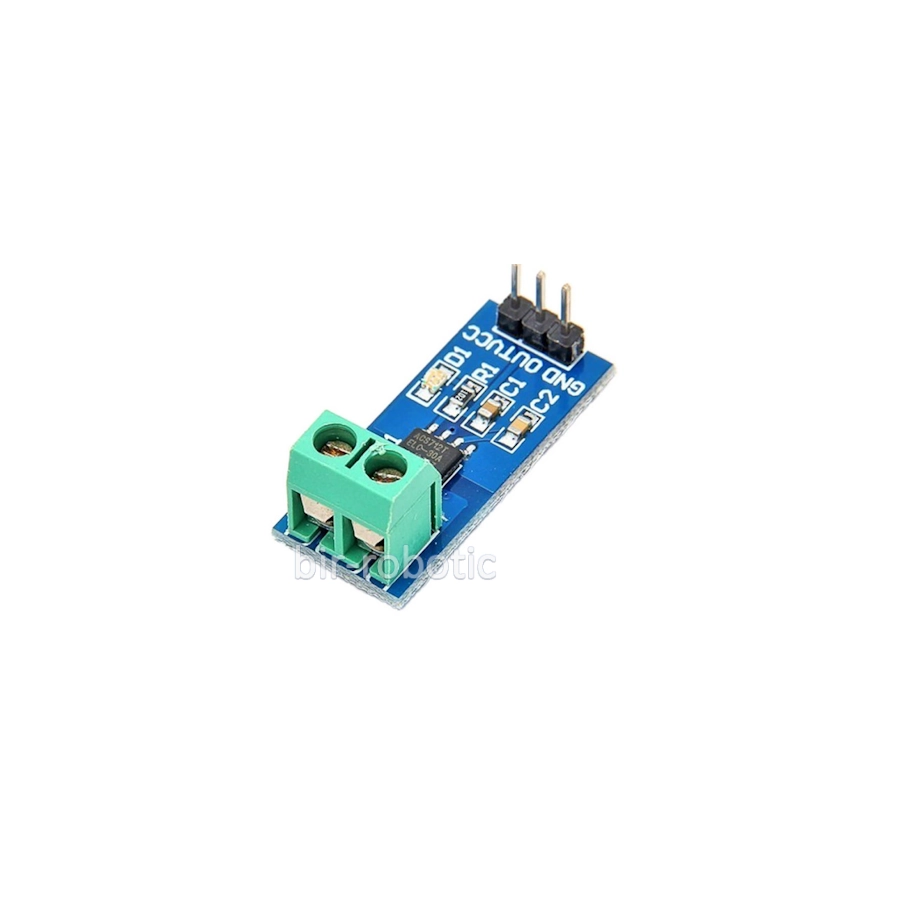

ماژول سنسور جریان 20 آمپر
ماژول سنسور جریان 20 آمپر ACS712، با خروجی آنالوگ برای اندازهگیری جریان AC/DC یک سنسور جریان دقیق و مقرونبهصرفه مبتنی بر اثر Hall است که میتواند جریانهای مستقیم (DC) و متناوب (AC) تا 20 آمپر را با دقت بالا اندازهگیری کند. این ماژول از تراشه مجتمع ACS712 ساخت شرکت Allegro Microsystems بهره میبرد که جریان عبوری از مسیر اصلی را بدون تماس مستقیم با سیستم اندازهگیری، از طریق میدان مغناطیسی اطراف سیم حامل جریان شناسایی میکند.
ماژول خروجی آنالوگی تولید میکند که متناسب با مقدار جریان ورودی تغییر میکند. این خروجی قابلخواندن توسط مبدل آنالوگ به دیجیتال (ADC) در میکروکنترلرهایی مانند Arduino، ESP32، STM32 و سایر بردهای توسعه است. طراحی فشرده، حفاظت ایزوله و دقت خوب این سنسور، آن را به گزینهای مناسب برای پروژههای نظارتی، اندازهگیری توان مصرفی، حفاظت سیستمهای الکتریکی، و کنترل موتور تبدیل کرده است.
ویژگیهای ماژول
- مدل چیپ: ACS712ELC-20A
- محدوده اندازهگیری جریان: ±20 آمپر (AC و DC)
- نوع خروجی: ولتاژ آنالوگ خطی (نسبت مستقیم با جریان عبوری)
- ولتاژ تغذیه: 5V DC
- ایزولاسیون داخلی: دارد (بین مسیر جریان و بخش پردازنده)
- ابعاد ماژول: حدود 31mm × 13mm
- کاربردها: اندازهگیری جریان موتور، منابع تغذیه، سیستمهای خورشیدی، شارژرها، UPS، تجهیزات آزمایشگاهی
