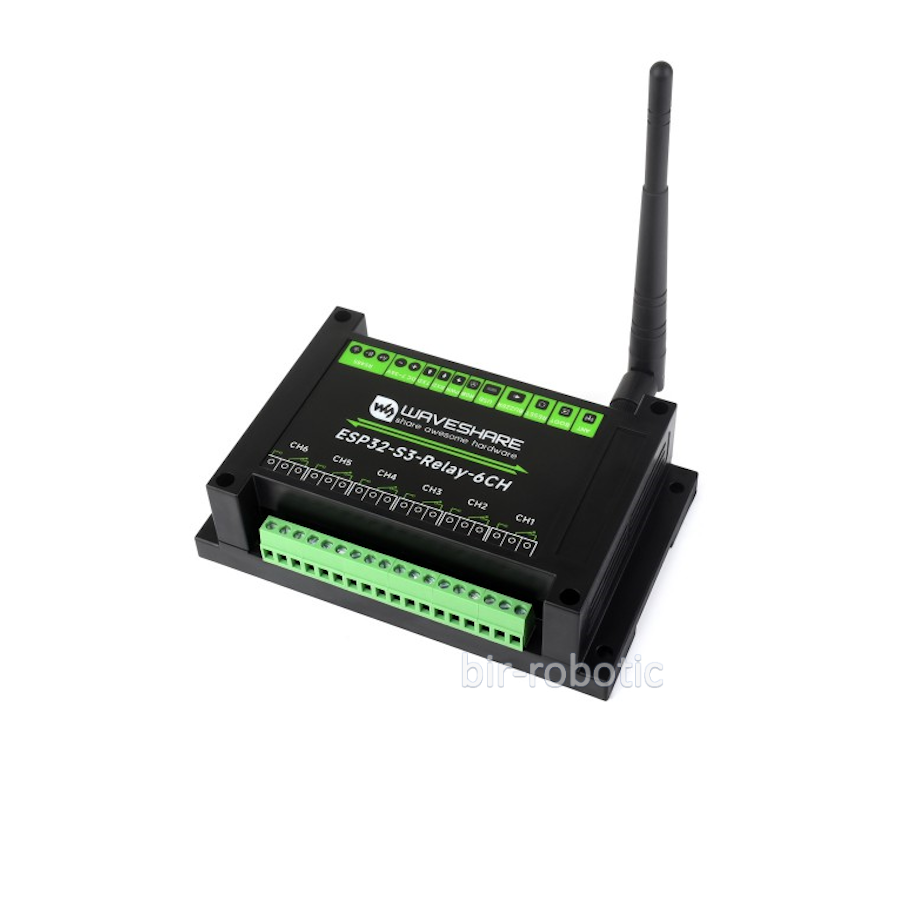

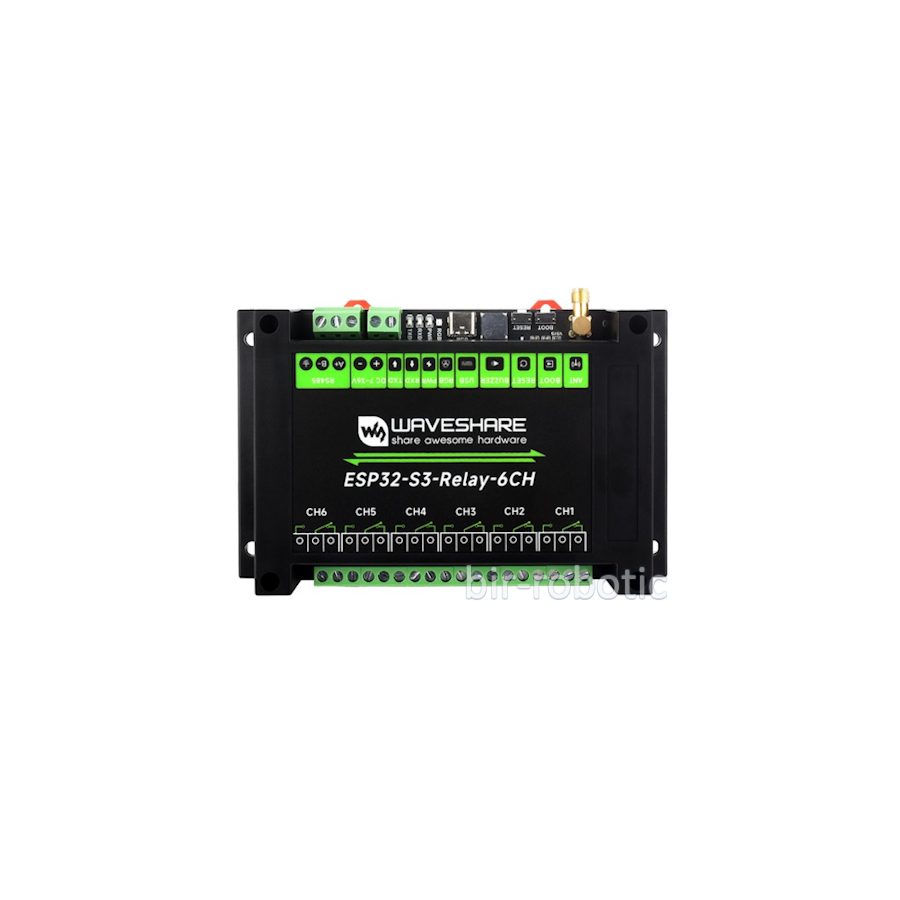

ماژول رله صنعتی 6 کاناله مبتنی بر ESP32-S3 با کنترل وایفای و بلوتوث
ماژول رله صنعتی 6 کاناله ESP32-S3، مبتنی بر میکروکنترلر ESP32-S3 است. این ماژول از یک پردازنده دو هستهای Xtensa 32-bit LX7 با فرکانس 240MHz بهره میبرد و برای کاربردهای اینترنت اشیاء هوشمند (AIoT) طراحی شده است. قابلیتهای ارتباطی آن شامل Wi-Fi 2.4GHz و بلوتوث 5 (BLE) دو حالته و همچنین یک رابط ایزوله RS485 برای اتصال به سنسورها و ماژولهای صنعتی Modbus است. این ماژول دارای 6 عدد رله با کیفیت بالا است که هر کدام قادر به کنترل بارهایی تا 10 آمپر در ولتاژ 250V AC یا 30V DC هستند. این ویژگی امکان کنترل مستقیم لوازم خانگی 220V AC یا دستگاههای زیر 30V DC را فراهم میکند. برای تضمین عملکرد ایمن و پایدار، این برد به مدارهای حفاظتی داخلی متعددی مجهز شده است. این حفاظتها شامل ایزولاسیون اپتوکوپلر برای جلوگیری از تداخل مدارهای ولتاژ بالا، ایزولاسیون دیجیتال برای سیگنالهای خارجی و ایزولاسیون یکپارچه منبع تغذیه میباشد.
تغذیه ماژول از طریق ترمینال پیچی با ولتاژ گسترده 7 تا 36 ولت یا پورت USB Type-C امکانپذیر است. همچنین، یک هدر 40 پین سازگار با برخی بردهای توسعه رزبری پای پیکو (Pico HAT) برای افزودن قابلیتهایی نظیر RTC، CAN و LoRa روی برد تعبیه شده است. کل مجموعه در یک قاب محافظ از جنس ABS با قابلیت نصب روی ریل (Rail-mount) قرار گرفته است.
مشخصات فنی محصول
- میکروکنترلر: ESP32-S3 (دو هستهای، فرکانس 240مگاهرتز)
- ارتباط بیسیم: WiFi 2.4GHz (802.11b/g/n)، Bluetooth 5 / BLE
- رابط ارتباطی: RS485 ایزوله با مقاومت 120R (فعالشدنی با جامپر)
- رابط توسعه: هدر 40 پین سازگار با HATهای Raspberry Pi Pico
- USB: پورت USB Type-C برای تغذیه، برنامهریزی و دیباگ
- تغذیه ماژول: 7~36V DC از طریق ترمینال پیچدار
- خروجی رله: 6 کانال، حداکثر 10A در 250VAC یا 30VDC
- ایزولاسیون: اپتوکوپلر، ایزولاسیون دیجیتال و تغذیه مستقل
- نمایشگرهای LED:
- RGB: شانگر LED رنگی قابل برنامهریزی
- PWR: نشانگر قرمز تغذیه (روشن شدن هنگام اتصال USB و ولتاژ)
- TXD: نشانگر سبز ارسال داده RS485
- RXD: نشانگر آبی دریافت داده RS485
- ابعاد بدنه: 145×90×40 میلیمتر، کیس ABS با قابلیت نصب ریلی
- نشانگر صوتی: بازر پسیو کنترلپذیر از طریق GPIO21
- توسعه نرمافزاری: پشتیبانی از Arduino، MicroPython، با منابع آموزشی گسترده
- مکانیزم ایمنی: دیود TVS، لوله تخلیه سرامیکی گاز، حفاظت در برابر نویز و نوسان
- کانکتور آنتن خارجی: نوع SMA برای ارتباط بیسیم تقویتشده
منابع و سرویسها
- ضمانت بازگشت: 48 ساعت بعد از تحویل کالا، طبق شرایط استفاده از خدمات
- اسناد فنی: “ESP32-S3-Relay-6CH“
