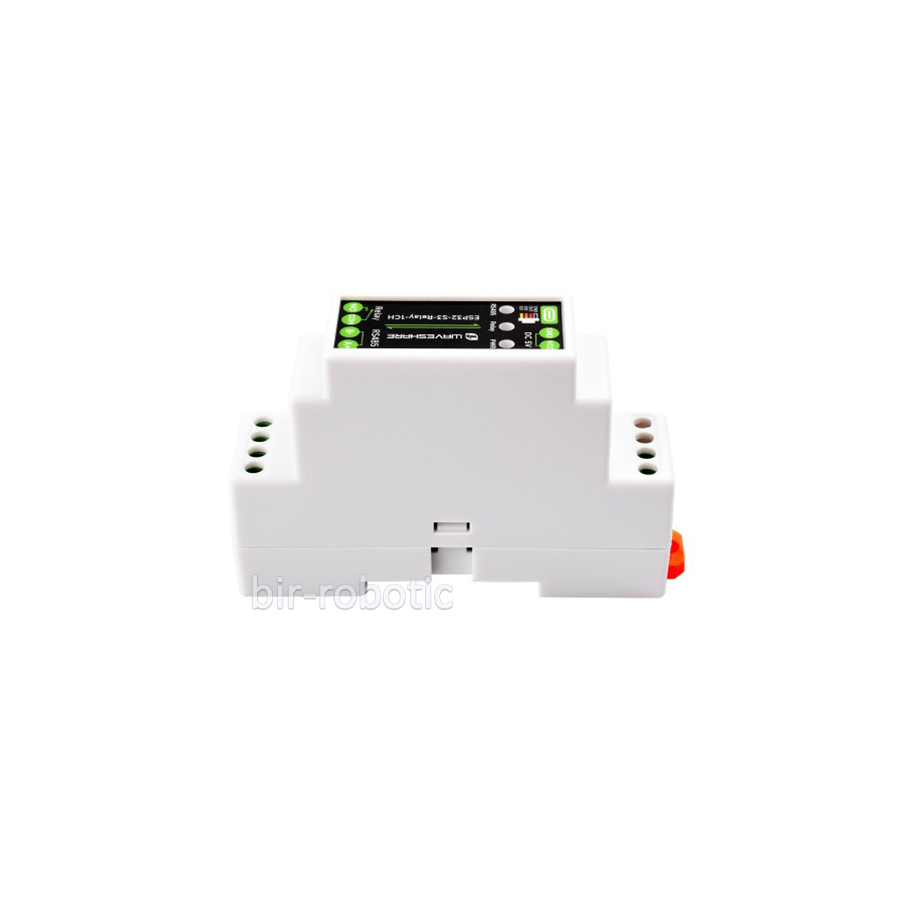

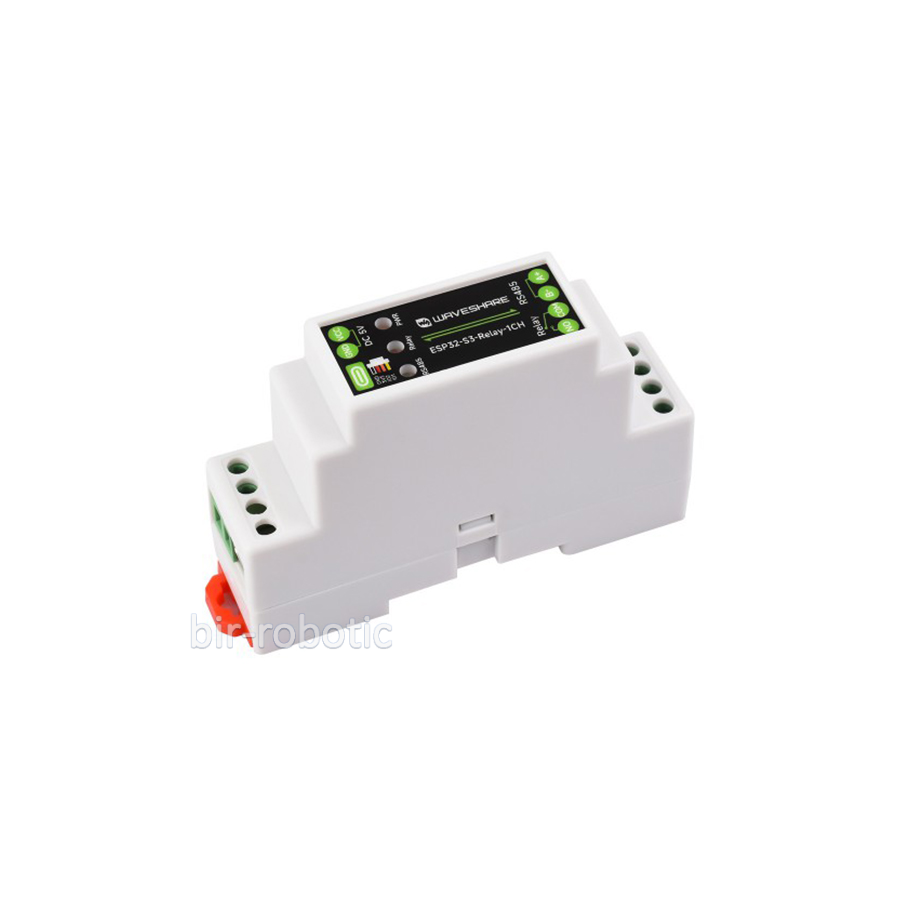

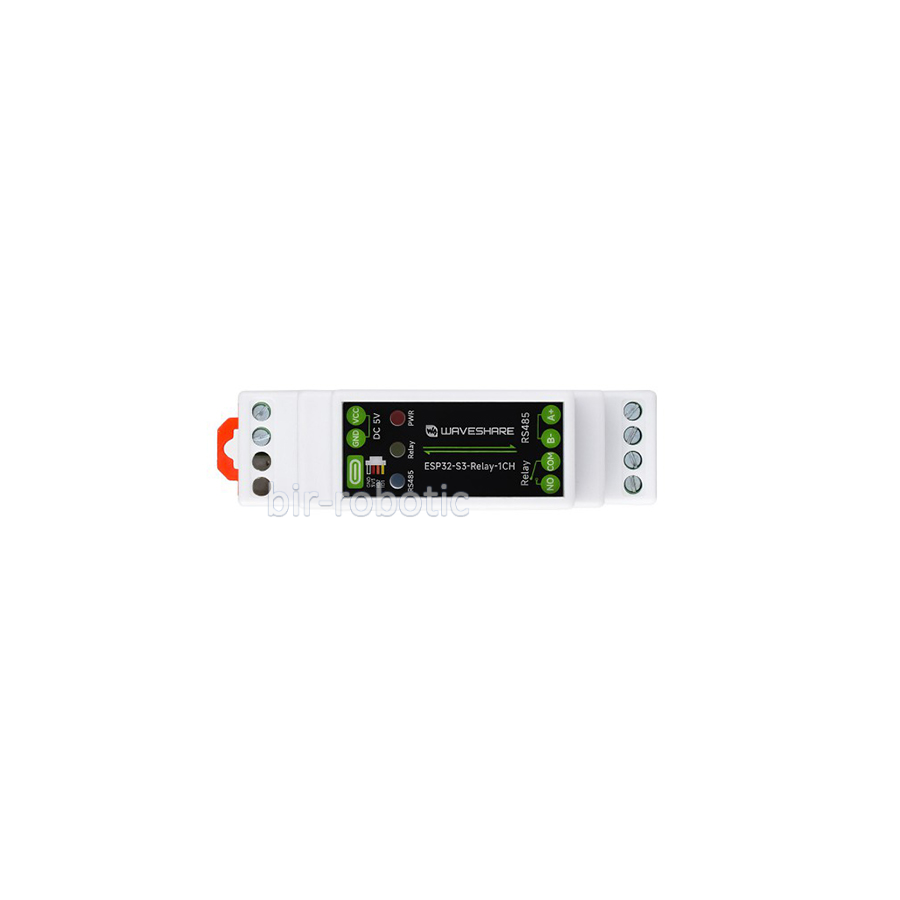

ماژول رله صنعتی یک کاناله ESP32-S3 با WiFi، بلوتوث و RS485 ایزوله
ماژول رله صنعتی یک کاناله WIFI مبتنی بر ESP32-S3، بلوتوث و RS485 ایزوله با تکیه بر میکروکنترلر قدرتمند ESP32‑S3 و پردازنده دوهستهای LX7 با فرکانس 240 مگاهرتز، توان پردازشی مناسبی برای کاربردهای هوش مصنوعی لبه، اینترنت اشیا صنعتی و کنترل بلادرنگ فراهم میکند. پشتیبانی همزمان از Wi‑Fi 2.4GHz و Bluetooth LE امکان پیادهسازی طیف گستردهای از سناریوهای ارتباطی را مقدور میسازد، در حالی که ایزولاسیونهای تعبیهشده در مسیرهای تغذیه، ورودی/خروجی و RS485 از ایجاد نویز، تداخل الکترومغناطیسی و آسیبپذیری در برابر ولتاژهای ناخواسته جلوگیری میکند. بهرهگیری از یک رله صنعتی با کیفیت بالا موجب میشود این دستگاه برای سوئیچکردن بارهای AC و DC با جریانهای تا 10 آمپر مناسب باشد.
رابط RS485 ایزوله این ماژول امکان ارتباط مستقیم با شبکههای صنعتی Modbus RTU را بدون نیاز به منبع تغذیه جداگانه برای بخش ایزوله فراهم میکند، زیرا منبع تغذیه داخلی بهطور یکپارچه ولتاژ ایزوله پایدار تولید میکند. حضور RTC داخلی اجرای وظایف زمانبندیشده را امکانپذیر میسازد و پورت USB‑C نیز فرآیند بهروزرسانی، دیباگ و تأمین توان را ساده میکند. بدنه صنعتی ریلی همراه با نشانگرهای دقیق وضعیت، این ماژول را به گزینهای حرفهای برای پروژههای اتوماسیون، مانیتورینگ صنعتی، کنترل هوشمند و کاربردهای IoT مبتنی بر رله تبدیل میکند.
ویژگیهای محصول
- میکروکنترلر: ESP32‑S3
- پردازنده: LX7 دوهستهای 240MHz
- ارتباط بیسیم: Wi‑Fi 2.4GHz
- بلوتوث: Bluetooth 5 LE
- USB:
- نوع کانکتور: USB Type‑C
- ولتاژ کاری: 5 ولت
- عملکردها: تأمین تغذیه، ارتباط USB، دانلود و دیباگ فریمور
- RS485 ایزوله:
- کانکتور: ترمینال پیچی
- کنترل جهت: کنترل خودکار از طریق تنظیمات سختافزاری کنترلر اصلی
- حفاظت: دیود TVS، حفاظت در برابر Surge و ESD
- مقاومت: مقاومت تطبیق 120 اهم روی برد، در حالت عادی غیرفعال (NC)، فعالسازی با جامپر
- رله:
- ظرفیت کنتاکت: ≤10A در 250VAC / 30VDC
- تعداد کانال: 1
- نوع کنتاکت: 1 عدد NO
- ایزولاسیون: اپتوکوپلر ایزوله
- نشانگرهای LED:
- نشانگر تغذیه (PWR): چراغ قرمز، روشن هنگام اتصال USB و وجود ولتاژ
- نشانگر رله: روشن هنگام بسته شدن کنتاکت NO
- نشانگر RS485: سبز هنگام ارسال داده، آبی هنگام دریافت دادهها
- ترمینال ورودی تغذیه:
- محدوده ولتاژ: 5 ولت
- ابعاد: 91.6 × 23.3 × 58.7 میلیمتر
- نوع نصب: ریلمونت صنعتی
منابع و سرویسها
- ضمانت بازگشت: 48 ساعت بعد از تحویل کالا، طبق شرایط استفاده از خدمات
- اسناد فنی: “ESP32-S3-Relay-1CH“
