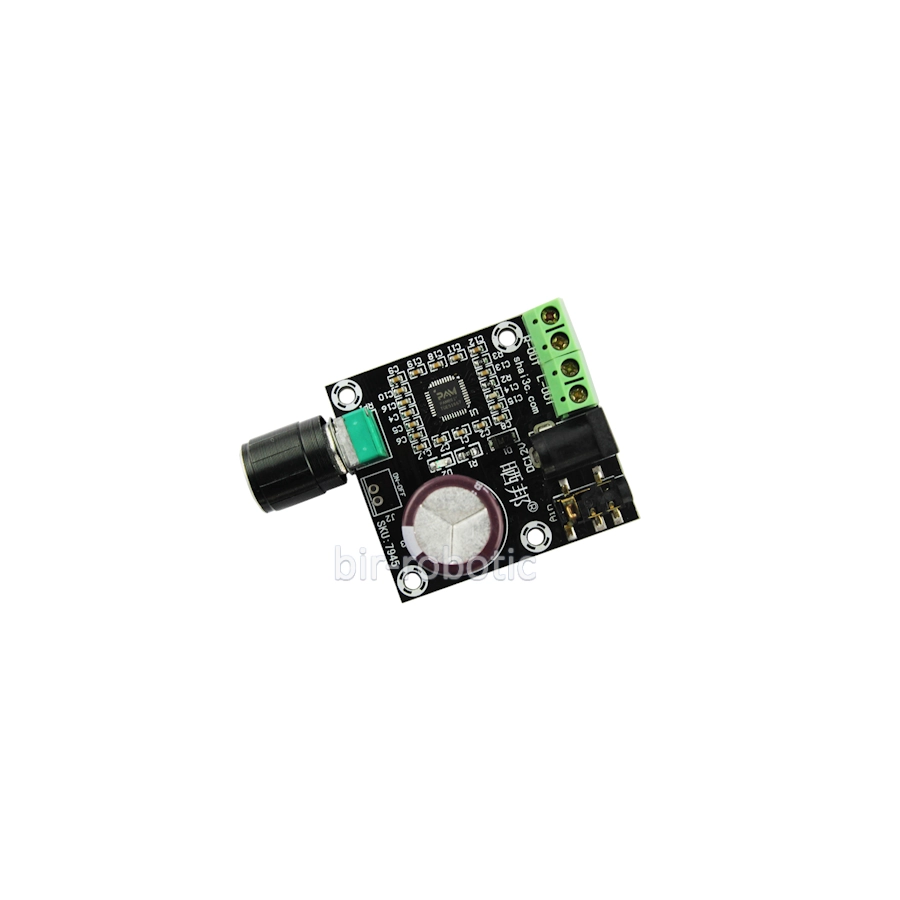

ماژول آمپلی فایر استریو PAM8610 با خروجی دوبل 15 وات
ماژول آمپلیفایر دیجیتال PAM8610 یک تقویتکننده صوتی دیجیتال کلاس D با توان خروجی 15 وات در هر کانال است که برای کاربردهای صوتی با کیفیت بالا و فضای محدود طراحی شده است. این آمپلیفایر با استفاده از تکنولوژی modulation PWM و معماری بدون فیلتر خروجی، توانایی راهاندازی مستقیم بلندگو را دارد و نیاز به فیلتر پایینگذر را حذف میکند؛ این ویژگی باعث کاهش هزینهها و کوچکسازی مدار چاپی میشود. عملکرد بهینه این ماژول در مقایسه با آمپلیفایرهای کلاس AB، موجب افزایش راندمان انرژی و طول عمر باتری در کاربردهای قابل حمل میشود.
این ماژول با تغذیه ولتاژ DC بین 6 تا 15 ولت (با ولتاژ ایدهآل 12 ولت) کار میکند و با نسبت سیگنال به نویز 90 دسیبل و اعوجاج هارمونیک کمتر از 0.1٪، کیفیت صدای بسیار شفافی ارائه میدهد. طراحی دو کاناله آن امکان استفاده در سیستمهای استریو را فراهم کرده و مناسب برای بلندگوهای بین 10 تا 100 وات است. این ماژول برای انواع پروژههای صوتی DIY، بلندگوهای رومیزی، تقویتکنندههای قابل حمل و سیستمهای صوتی خانگی انتخابی کارآمد و مقرونبهصرفه بهشمار میرود.
مشخصات فنی ماژول آمپلی فایر
- مدل: XH-M120
- نوع کارکرد: کلاس D (مدولاسیون PWM)
- تراشه اصلی: PAM8610
- ولتاژ ورودی: DC 6 تا 15 ولت (پیشنهادی: 12 ولت)
- توان خروجی: 15 وات * 2 (استریو)
- تعداد کانالها: دو کاناله (Dual Channel)
- نسبت سیگنال به نویز (SNR): 90 دسیبل
- پاسخ فرکانسی: 20 هرتز تا 15 کیلوهرتز
- جریان بیبار: 20 میلیآمپر در ولتاژ 12 ولت
- امپدانس ورودی: 20 مگااهم
- اعوجاج هارمونیک کلی (THD+N): کمتر از 0.1٪
- ابعاد ماژول: 43×47 میلیمتر
- اسپیکر پیشنهادی: 10 تا 100 وات
منابع و سرویسها
- ضمانت بازگشت: 48 ساعت بعد از تحویل کالا، طبق شرایط استفاده از خدمات
- اسناد فنی: PAM8610
