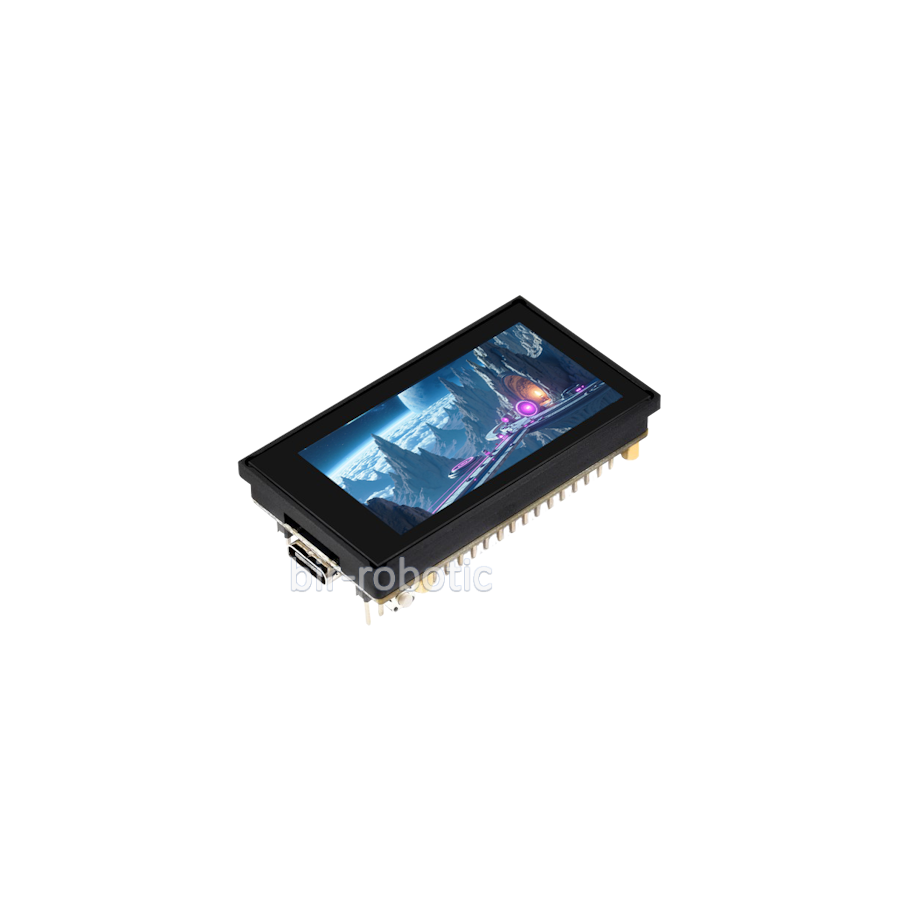

برد توسعه ESP32-S3 با نمایشگر 1.9 اینچ لمسی

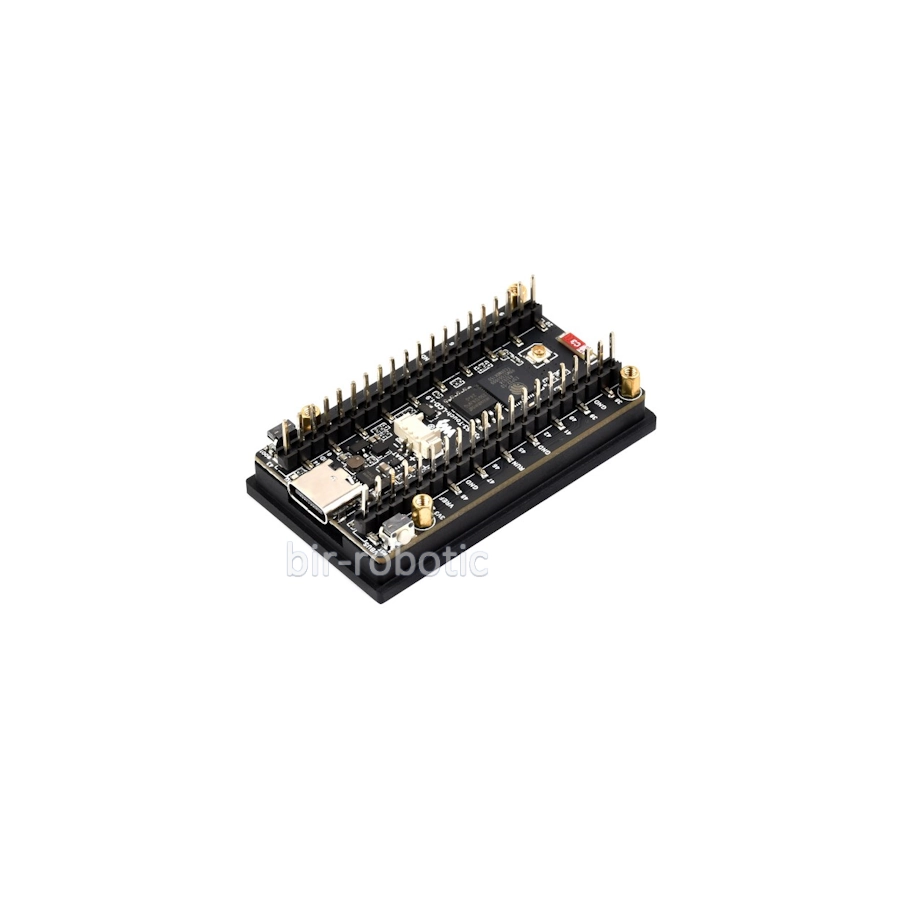

برد توسعه ESP32-S3 با نمایشگر 1.9 اینچ لمسی، یک برد توسعه بر پایه چیپ قدرتمند ESP32-S3R8 است که به صورت یکپارچه با یک نمایشگر 1.9 اینچی LCD عرضه میشود. این برد از یک پردازنده دو هستهای 32 بیتی LX7 با فرکانس 240MHz بهره میبرد و با داشتن حافظه فلش 16MB و PSRAM 8MB، برای اجرای روان برنامههای گرافیکی مانند LVGL کاملاً مناسب است. نمایشگر آن با رزولوشن 170×320 و قابلیت نمایش 262 هزار رنگ، تصاویری واضح و زنده ارائه میدهد. قابلیتهای ارتباطی این ماژول شامل Wi-Fi 2.4GHz و بلوتوث 5 (LE) با آنتن آنبرد است. علاوه بر این، یک سنسور 6 محوره IMU (مدل QMI8658) برای تشخیص حرکت و ژست، اسلات کارت حافظه TF، و هدر باتری لیتیومی بر روی برد تعبیه شده است. پورت USB Type-C برای تغذیه، برنامهریزی و دیباگ در نظر گرفته شده و هدرهای آن با پیناوت رزبری پای پیکو سازگار است که امکان گسترش و اتصال آسان ماژولهای دیگر را فراهم میکند. این برد در دو نسخه با و بدون قابلیت لمسی عرضه میشود.
مشخصات فنی برد توسعه
- پردازنده و حافظه
- چیپ: ESP32-S3R8
- پردازنده: Xtensa 32-bit LX7 Dual-core @ 240MHz
- حافظه آنبرد: 16MB Flash, 8MB PSRAM

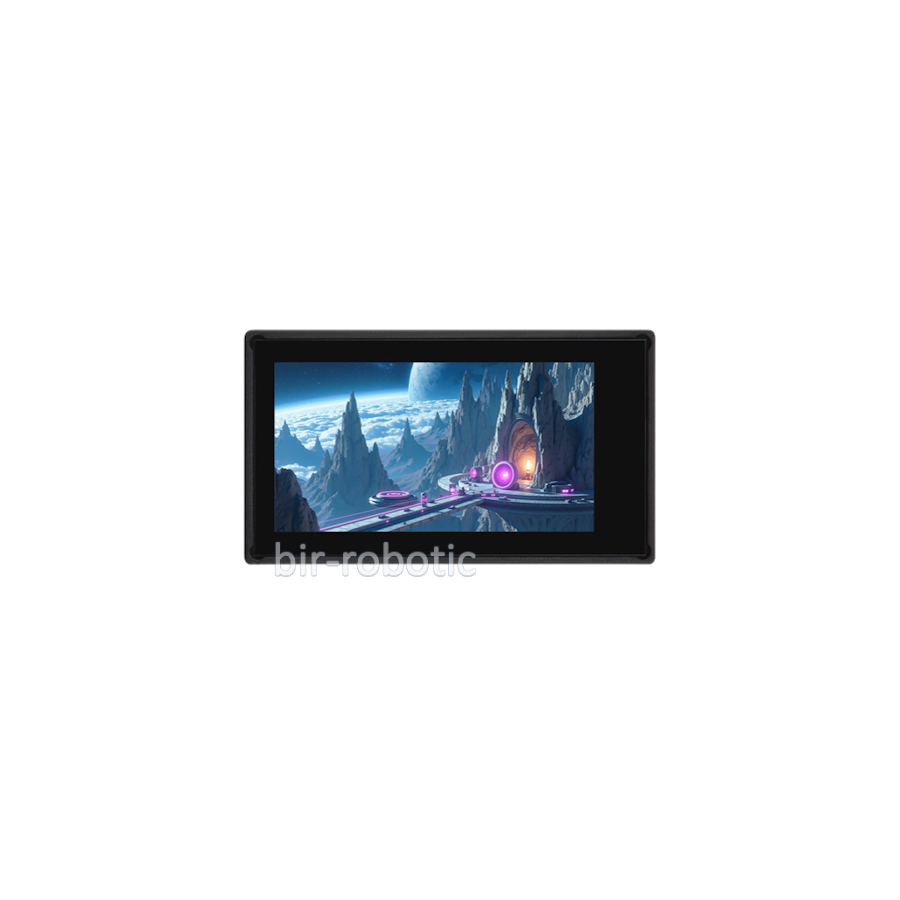

- نمایشگر
- اندازه: 1.9 اینچ
- رزولوشن: 170 × 320 پیکسل
- تعداد رنگ: 262K
- درایور: ST7789V2
- لمسی: اختیاری (با چیپ CST816)
- اتصالات بیسیم
- Wi-Fi: 2.4GHz (802.11 b/g/n)
- Bluetooth: Bluetooth 5 (LE)
- آنتن: آنبرد
- سنسورها و پورتها
- سنسور حرکتی: QMI8658 6-axis IMU
- ذخیرهسازی: اسلات کارت حافظه TF
- پورت اصلی: USB Type-C
- تغذیه باتری: هدر MX1.25 برای باتری لیتیومی 3.7V
- هدر توسعه: سازگار با پیناوت Raspberry Pi Pico
منابع و سرویسها
- ضمانت بازگشت: 48 ساعت بعد از تحویل کالا، طبق شرایط استفاده از خدمات
- اسناد فنی: ESP32-S3-LCD-1.9
